行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 13cm*14cm*10cm
后處理: 噴油
案例介紹

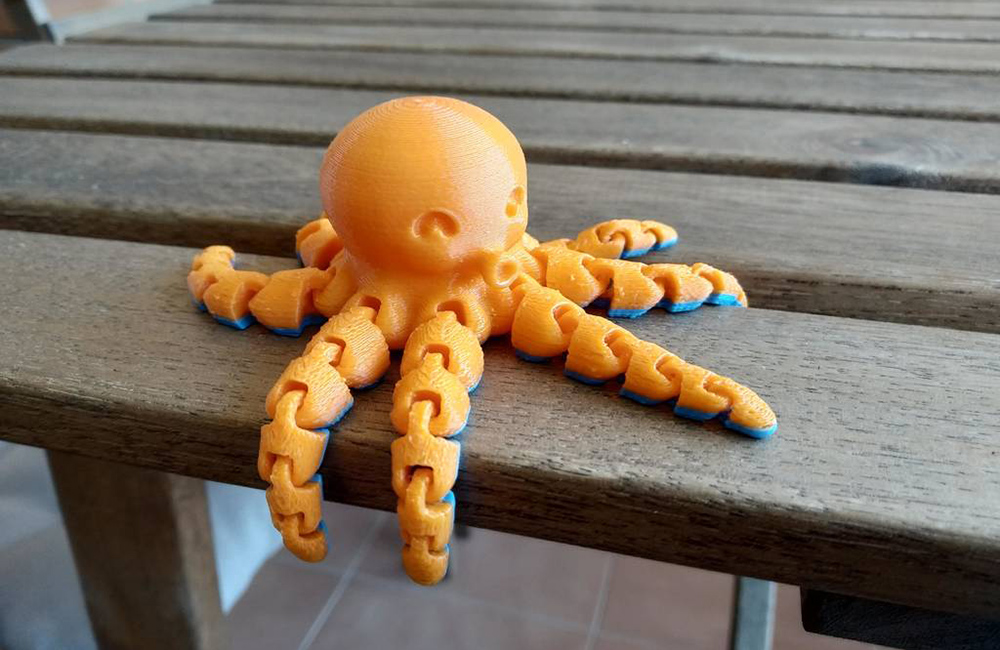

3D 打印章魚玩具手板模型需兼顧生物形態還原、觸手柔韌性與安全標準，通過多材料工藝可實現觸手?jǐn)[動、吸盤吸附等互動功能。以下是從仿生設計到量產驗證的完整技術路徑：
一、生物特征解構與三維建模
章魚形態參數化設計
頭部比例：
頭寬：頭高 = 2:1，眼間距為頭寬的 1/3，確保萌化造型；
噴水孔：頂部開設直徑 3mm 圓孔，可內置發聲器。
觸手結構：
觸手?jǐn)?shù)量：8 條，長度為頭寬的 1.5~2 倍，直徑從根部 5mm 漸變至尖端 2mm；
吸盤分布：每 10mm 長度設置 3~4 個吸盤，直徑 1~2mm，深度 0.5mm。
可動性建模要點
關節設計：
觸手根部添加球窩關節（直徑 4mm），活動角度≥90°；
關節處預留 0.2mm 間隙，配合 0.1mm 厚硅膠墊圈增加阻尼。
輕量化處理：
頭部空心設計（壁厚 2mm），內部添加十字支撐；
觸手內部預埋 0.8mm 直徑鋼絲，提升擺動可塑性。
二、打印工藝與材料選型
| 工藝類型 | 材料 | 適合部位 | 功能優勢 |
|---|---|---|---|
| FDM（熔融沉積） | TPU 95A | 觸手（彈性模量 15MPa） | 斷裂伸長率≥400%，可反復彎曲 |
| SLA（光固化） | 柔性樹脂 | 頭部細節（眼睛、噴水孔） | 精度 ±0.05mm，表面光滑易上色 |
| SLS（激光燒結） | 尼龍 12 + 彈性體 | 吸盤（耐磨防滑） | 自潤滑性好，吸盤吸附力≥0.1N / 個 |
| 多材料 3D 打印 | TPU + 剛性樹脂 | 整體一次成型（硬軟結合） | 觸手柔性 + 頭部剛性同步實現 |
材料組合案例：
頭部：剛性樹脂（抗拉強度 30MPa），確保結構穩定；
觸手：TPU 95A（邵氏硬度 95A），彎曲 1000 次后彈性衰減≤5%；
吸盤：硅膠復模制作，邵氏硬度 40A，與光滑表面吸附力≥0.5N。
三、切片參數與打印優化
觸手打印關鍵設置（FDM 工藝）
溫度控制：
噴頭 230℃（TPU），熱床 60℃，避免觸手翹邊（彎曲量≤0.5mm）；
支撐策略：
觸手懸空部分采用 “線性支撐”，支撐角度 45°，接觸點直徑 1mm；
吸盤凹陷處添加點狀支撐，支撐直徑 0.8mm，便于拆除。
多材料打印工藝（以 Stratasys J750 為例）
材料分布：
頭部：VeroWhitePlus 剛性樹脂；
觸手：TangoBlackPlus 柔性樹脂（硬度 10A~95A 可調）；
切片參數：
層厚 0.1mm，支撐結構自動生成，與模型接觸面積≤2%。
四、后處理與功能強化
觸手柔韌性優化
表面處理：
化學溶脹：TPU 觸手浸泡硅油（粘度 50cSt）10 分鐘，提升爽滑度；
紋理處理：噴砂（20μm 玻璃珠）增加吸盤表面粗糙度（Ra 6.3μm），吸附力提升 30%。
內置結構：
插入記憶金屬絲（直徑 0.5mm），加熱定型后可保持觸手特定姿勢；
空心觸手灌注半透明硅膠，模擬章魚腕足的肉質質感。
互動功能集成
發光眼睛：
嵌入 0402 規格 LED 燈珠，電池倉隱藏于頭部（CR1220 紐扣電池），續航≥48 小時；
噴水效果：
頭部噴水孔連接微型氣囊，按壓頭部可噴出細霧（需預留 10mm 氣囊空間）。
安全測試
拉力測試：觸手根部施加 5N 拉力，持續 10 秒無斷裂；
小部件測試：吸盤直徑≤5mm，通過 90N 拉力測試（防兒童誤吞）。
五、設計避坑與量產方案
結構禁忌
觸手根部直徑≥3mm，避免擺動時應力集中斷裂；
吸盤深度≤0.8mm，過深易導致打印時材料堆積。
小批量生產方案
硅膠復模（50-200 件）：
3D 打印原型制作分片硅膠模具（分型面避開吸盤）；
灌注食品級液態硅膠（邵氏硬度 50A），成本較 3D 打印降低 60%；
觸手與頭部通過卡扣連接，組裝效率提升 50%。
成本優化設計
觸手采用 “分段打印 + 套接” 結構：
根部 3 節用 TPU 打印，尖端 5 節用 PLA 打?。ǔ杀窘档?25%），通過螺紋連接（螺距 1mm）。
六、應用場景與創新案例
早教互動玩具：
3D 打印章魚模型觸手內置壓力傳感器，觸碰不同吸盤觸發語音教學（如顏色、數字認知）；
頭部屏幕顯示對應知識點，實現 “觸摸 – 反饋” 學習閉環。
海洋科普教具：
透明樹脂打印頭部，內部填充藍色熒光樹脂，模擬章魚血青素；
觸手標注肌肉分布，通過不同硬度材料（50A~90A）直觀展示運動原理。
減壓玩具：
觸手表面雕刻凸點紋理（高度 0.5mm），配合可擠壓頭部（內部彈簧復位）；
按壓時頭部 LED 變色，釋放壓力值通過 APP 實時顯示（需內置藍牙模塊）。
七、安全標準與合規
材料認證：
接觸皮膚部位需通過 ISO 10993 生物相容性測試；
顏料遷移測試：鉛≤90ppm，鎘≤75ppm（符合 EN71-3）。
機械安全：
活動關節間隙≤3mm（防止夾傷手指），可拆卸部件拉力≥90N。
通過多材料 3D 打印技術，章魚玩具手板模型可實現生物形態與互動功能的深度融合，尤其適合教育玩具、減壓文創等場景，相比傳統注塑工藝縮短 40% 的開發周期。
