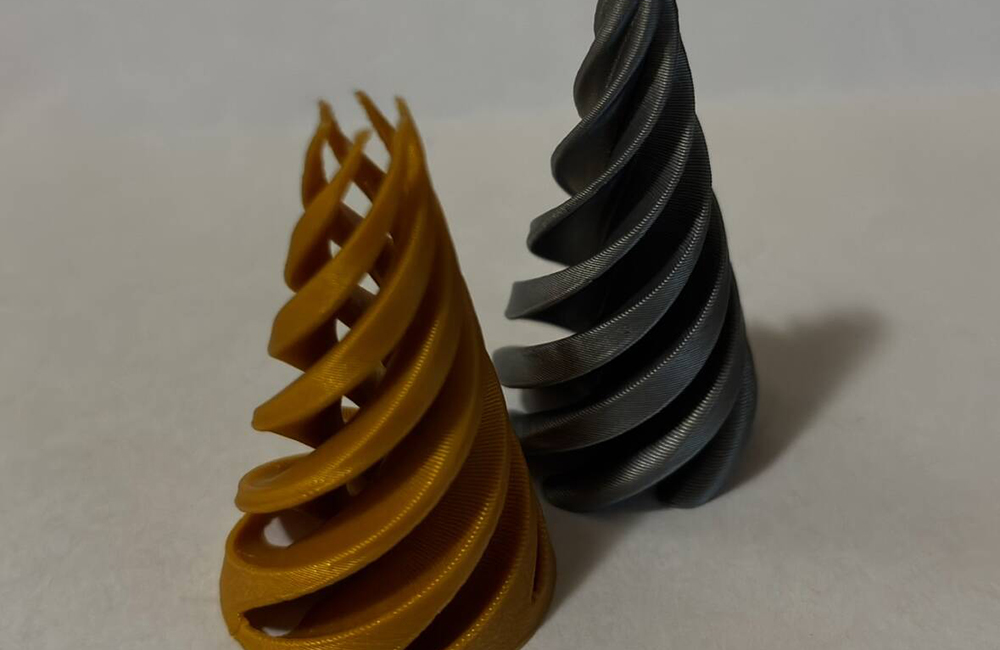

行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 4cm*4cm*8cm
后處理: 噴油
案例介紹
解壓小玩具手板模型需兼顧互動趣味性、觸覺反饋與結構耐用性，通過 3D 打印可快速實現創意原型的功能驗證。以下是從設計到成品的完整技術方案：
一、解壓玩具類型與設計方向
主流解壓玩具分類
按壓 / 捏握類：解壓球、捏捏樂，需柔軟觸感與回彈性；
旋轉 / 滑動類：指尖陀螺、無限魔方，側重軸承順滑度與重心平衡；
拼裝 / 解構類：齒輪積木、可拆卸結構，考驗連接精度與拆卸手感；
觸覺反饋類：凸點按摩板、紋理滾輪，依賴表面肌理設計。
核心設計要素
人機工程：握持部位直徑 30~50mm，按壓行程 5~10mm，阻力 5~10N；
感官刺激：
聽覺：內置微型鈴鐺或空腔共鳴設計（如擠壓發聲）；
視覺：透明材質 + 漸變色彩，或內部 LED 燈光效果；
觸覺：表面紋理粗糙度 Ra 3.2~12.5μm（如顆粒紋、波浪紋）。
二、打印工藝與材料選型
| 工藝類型 | 材料 | 適合玩具類型 | 關鍵優勢 |
|---|---|---|---|
| FDM（熔融沉積） | TPU 彈性體 | 按壓類、柔性解壓球 | 成本低，彈性可調（硬度 50A~95A） |
| SLA（光固化） | 柔性樹脂 | 高精度紋理玩具、旋轉部件 | 表面細膩，紋理分辨率≤0.2mm |
| SLS（激光燒結） | 尼龍 12 | 耐磨損旋轉玩具（如指尖陀螺） | 自潤滑性好，可直接打印軸承孔 |
| MJF（多射流熔融） | 尼龍 11 + 彈性體 | 復合結構玩具（硬軟結合） | 一次成型多硬度部件，無需組裝 |
材料特性對比：
TPU：邵氏硬度 50A~95A，適合捏握玩具，斷裂伸長率≥300%；
柔性樹脂：斷裂強度 10~20MPa，適合精細紋理（如凸點按摩面）；
尼龍：拉伸強度 40~80MPa，適合高頻使用的旋轉部件（壽命≥10 萬次）。
三、設計建模與切片優化
功能性結構設計
按壓玩具核心：
空心腔體：壁厚 1.5~2mm，內部添加蜂窩狀支撐（填充率 10%），按壓后快速回彈；
防滑紋路：表面雕刻 0.5mm 高凸點，間距 2~3mm，增加捏握摩擦力。
旋轉玩具關鍵：
軸承配合：軸孔直徑比軸承外徑大 0.05~0.1mm（如 608 軸承外徑 22mm，孔直徑 22.05mm）；
重心平衡：通過 “生成式設計” 優化配重塊位置，旋轉時振幅≤0.1mm。
切片參數設置（以 SLA 為例）
按壓玩具：
層厚 0.1mm，支撐角度＞45° 時自動生成網狀支撐，接觸面積≤1mm2；
填充模式：蜂窩狀（邊長 2mm），既減重又保證回彈性。
旋轉玩具：
軸孔部位單獨設置層厚 0.05mm，曝光時間增加 10%，確?？妆诠饣?；
支撐結構：軸承位周圍添加傘狀支撐，支撐與孔壁夾角 60°，便于去除。
四、后處理與功能強化
表面紋理處理
觸覺優化：
噴砂（50μm 氧化鋁）：增加 TPU 表面粗糙度（Ra 6.3μm），提升捏握感；
化學蝕刻：在樹脂玩具表面腐蝕出 0.2mm 深的凹坑，模擬皮革紋理。
色彩工藝：
漸變噴涂：按壓玩具采用 “明 – 暗” 色彩過渡，按壓時視覺變形；
夜光漆：添加蓄光顏料（粒徑 50μm），實現黑暗中發光效果。
功能組件集成
發聲結構：
嵌入微型擠壓發聲器（尺寸 8×5×3mm），按壓時觸發 “唧唧” 聲；
空腔設計：內部預留 3×3mm 音腔，通過空氣振動產生共鳴。
動態結構：
齒輪傳動：3D 打印塑料齒輪（模數 0.5），傳動比 1:2，旋轉時產生規律咔噠聲；
彈簧裝置：在按壓玩具中安裝 0.3mm 直徑不銹鋼彈簧，調節按壓阻力。
耐用性測試
按壓壽命：機械臂以 10 次 / 分鐘頻率按壓，5000 次后變形量≤5%；
旋轉時間：指尖陀螺初始轉速 3000rpm，旋轉時間≥2 分鐘；
連接強度：可拆卸部件插拔 500 次后，配合間隙增加≤0.1mm。
五、設計避坑與成本控制
結構禁忌
柔性玩具壁厚≤3mm，避免按壓時局部應力集中開裂；
旋轉玩具軸承位同軸度誤差≤0.03mm，否則旋轉時卡頓。
小批量生產方案
手板驗證后，采用硅膠復模復制 50~100 件：
3D 打印原型表面涂脫模劑，澆筑食品級硅膠模具；
灌注 PU 彈性材料，成本較 3D 打印降低 40%，生產周期縮短至 24 小時。
安全合規設計
小部件（如可拆卸齒輪）需通過 90N 拉力測試，避免兒童誤吞；
材料選用符合 ASTM F963 的食品級 TPU，表面涂層鉛含量≤90ppm。
六、創意案例與應用
幾何解壓魔方：
SLA 打印剛性樹脂魔方，表面雕刻莫比烏斯紋理，每個面可獨立旋轉，配合磁吸連接，旋轉阻力 0.5~1N?m，適合辦公室減壓。
液態硅膠翻模解壓球：
3D 打印空心球原型（直徑 50mm），硅膠翻模后灌注半透明 TPU，內部封裝彩色顆粒，捏握時顆粒流動產生視覺反饋。
發光指尖陀螺：
FDM 打印 ABS 陀螺主體，嵌入 3 顆 LED 燈珠與 CR2032 電池倉，旋轉時通過離心力觸發開關，燈光隨轉速變化顏色。
通過 3D 打印技術，解壓玩具手板模型可快速實現從創意到實物的迭代，尤其適合個性化定制或小批量文創產品開發，相比傳統注塑模具節省 80% 的開發成本。
