行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 8cm*8cm*4cm
后處理: 噴油
案例介紹

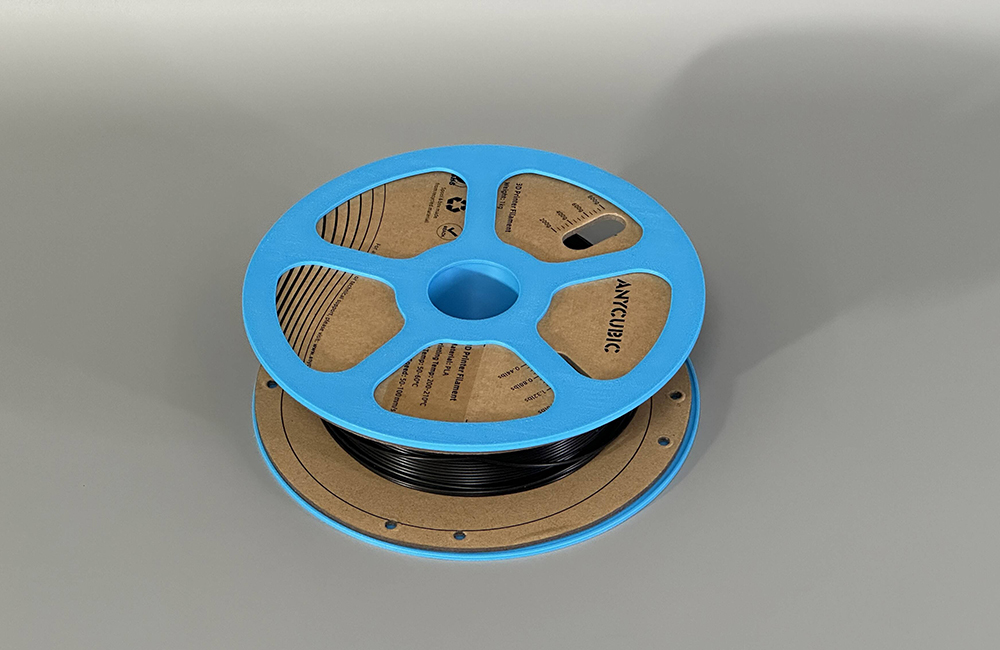

線纜卷手板模型主要用于線纜收納結構驗證、外觀設計測試或功能原型開發，需兼顧卷軸旋轉流暢性、線纜固定可靠性與便攜性。以下是從設計到成品的完整技術方案：
一、功能結構設計與三維建模
核心結構拆解
卷軸主體：
直徑：根據線纜長度設計（如收納 10 米線纜需卷軸直徑≥80mm）；
壁厚：2~3mm（FDM）或 1.5~2mm（SLA），內部空心減重。
旋轉組件：
中心軸孔：直徑 5~8mm，預留 0.2mm 公差（如軸孔 φ6mm，配合 φ5.8mm 金屬軸）；
軸承位：若需高順滑度，可嵌入 608 型微型軸承（外徑 22mm，內徑 8mm）。
線纜固定結構：
卡槽設計：邊緣開設寬度 3~5mm 的 U 型槽，用于線纜首端固定；
卡扣裝置：頂部添加可開合的塑料卡扣，防止線纜松脫。
建模關鍵要點
軟件選擇：
結構件：SolidWorks（精確繪制軸孔、軸承位）；
外觀紋理：Blender（雕刻防滑紋路或品牌 LOGO）。
細節優化：
卷軸邊緣倒圓角（R≥1mm），避免線纜磨損；
手柄處添加波浪形防滑紋（深度 0.5mm），提升握持感；
可拆分設計：將卷軸分為左右兩半，中間通過螺紋連接（螺距 1.5mm），便于線纜安裝。
二、打印工藝與材料選型
| 工藝類型 | 推薦材料 | 精度 | 適合場景 | 旋轉性能 |
|---|---|---|---|---|
| FDM（熔融沉積） | ABS/ASA | ±0.1mm | 功能驗證、低成本原型 | 中（需后處理軸孔） |
| SLA（光固化） | 剛性樹脂 | ±0.05mm | 高精度外觀模型、軸承位精密配合 | 高（直接成型光滑孔） |
| SLS（激光燒結） | 尼龍 12 | ±0.1mm | 耐磨損、高韌性卷軸（長期使用） | 高（自潤滑性好） |
| MJF（多射流熔融） | 尼龍 11 | ±0.1mm | 批量生產、抗沖擊需求 | 中（需拋光軸孔） |
材料對比與選擇：
ABS：強度高、耐溫性好（適合收納電源線），但軸孔需后期擴孔處理；
光敏樹脂：軸孔精度高（可直接配合軸承），但脆性大（避免大力摔落）；
尼龍：韌性好、自潤滑，適合頻繁旋轉的場景（如攝影器材線纜卷）。
三、切片參數與打印執行
關鍵切片設置（以 SLA 為例）
打印方向：
卷軸軸線垂直于打印平臺：確保軸孔圓柱度（誤差≤0.03mm）；
手柄朝上擺放：減少支撐對表面紋理的影響。
支撐策略：
軸孔內部添加傘狀支撐，支撐與孔壁接觸點直徑≤0.5mm；
線纜卡槽懸空部位添加點狀支撐，支撐角度 45°，避免壓塌槽口。
FDM 工藝特殊處理
軸孔打印：
層高設為 0.1mm（標準 0.2mm），提高孔壁光滑度；
開啟 “螺旋外壁” 模式，減少軸孔層間接縫。
翹邊預防：
平臺加熱至 110℃（ABS 材料），底面添加 “網格支撐”（接觸面積 30%），增強附著力。
四、后處理與功能強化
軸孔精密加工
FDM 打印件：
用 6mm 鉸刀手動鉸孔，去除層紋（轉速≤200rpm）；
孔壁涂抹二硫化鉬潤滑劑，降低旋轉阻力（摩擦系數從 0.3 降至 0.1）。
SLA 打印件：
酒精清洗后，用 1000 目砂紙輕拋軸孔，配合微型軸承壓入（過盈量 0.02mm）。
線纜固定結構優化
卡槽強化：
卡槽邊緣添加 0.5mm 厚的唇邊，防止線纜滑出；
熱壓嵌入金屬片（如 0.3mm 銅片），增加卡槽耐磨性。
外觀處理：
噴砂處理（50μm 玻璃珠）：增加手柄粗糙度（Ra 6.3μm），提升防滑性；
分色噴涂：卷軸主體灰色（RAL 7035），手柄區域橙色（RAL 2003），警示線纜收納區域。
功能測試
旋轉流暢度：
空轉測試：施加 0.1N?m 扭矩，旋轉圈數≥10 圈無卡頓；
負載測試：纏繞 5 米線纜后，旋轉阻力增加≤30%。
線纜固定力：
對固定的線纜施加 5N 拉力，持續 10 秒無松脫；
卡扣結構開啟 / 閉合壽命測試（≥1000 次循環無斷裂）。
五、設計避坑與成本優化
結構禁忌
軸孔與軸的公差配合需控制在 ±0.05mm，過松導致晃動，過緊無法旋轉；
線纜卡槽深度≥2mm，寬度需大于線纜直徑 0.5mm（如收納 φ3mm 線纜，卡槽寬 3.5mm）。
批量生產方案
手板驗證后，采用注塑成型量產：
3D 打印的線纜卷作為母模，制作鋁合金模具（型芯 / 型腔分離）；
量產成本較 3D 打印降低 60%，適合 1000 件以上訂單（模具費約 5000 元）。
模塊化設計
卷軸直徑設計為可替換式（如通過螺紋連接不同直徑的卷筒），適配不同長度線纜；
手柄處預留螺紋孔，可安裝掛鉤或背帶扣，拓展使用場景。
六、應用拓展案例
電子設備線纜管理：
SLA 打印透明樹脂線纜卷，內部嵌入 LED 燈帶，線纜收納狀態可視化，用于展會設備展示。
戶外電源線纜卷：
FDM 打印 ASA 材質卷軸（耐候性好），表面噴涂抗紫外線涂層，適配露營電源線纜收納。
醫療設備線纜卷：
SLS 打印尼龍卷軸，通過 ISO 10993 生物相容性測試，用于手術室設備線纜整理，可高溫滅菌。
通過 3D 打印技術，線纜卷手板模型可快速驗證收納結構的合理性，尤其適合小批量定制或多功能原型開發，相比傳統 CNC 加工節省 40% 的開發周期與成本。
