一、項目準備

1. 需求分析

明確需求：根據智能音箱的設計圖紙或3D模型，確定手板模型的尺寸、外觀、結構、材質及功能要求。

拆分零件：將智能音箱模型拆分為多個零件，如外殼、按鍵、LED燈罩、底座、揚聲器網罩、內部支架等，便于逐一加工。

2. 材料選擇

常用材料：

ABS塑料：用于外殼、按鍵等非承重部件，易加工且成本低。

亞克力：用于透明LED燈罩或裝飾件。

鋁合金：用于底座、支架等需要高強度或散熱的部件。

材料預處理：切割材料至合適尺寸，并進行退火處理（如必要）以減少加工應力。

二、CNC加工流程

1. 3D建模與編程

3D建模：使用SolidWorks、UG NX等軟件設計智能音箱手板模型的三維圖紙，確保尺寸精確、結構合理。

CAM編程：

導入3D模型至Mastercam、PowerMill等CAM軟件。

設置加工坐標系，定義零件的裝夾位置和加工原點。

生成刀具路徑：

粗加工：去除大部分材料，保留0.5-1mm余量。

精加工：使用小切深、高轉速刀具，保證表面光潔度和尺寸精度。

清角加工：對復雜角落進行局部加工，避免殘留。

2. CNC加工

裝夾定位：

使用精密夾具（如虎鉗、真空吸盤、治具板）固定工件，確保加工過程中不移位。

對于對稱零件，采用雙面加工以提高精度。

加工執行：

粗加工：使用較大直徑的平刀或球刀，快速去除多余材料。

精加工：

使用小直徑刀具（如0.5mm-1mm球刀）進行細節加工。

控制切削參數（轉速、進給率、切深），避免過切或斷刀。

特殊加工：

對螺紋孔、揚聲器網罩等結構，使用專用刀具（如絲錐、小直徑鉆頭）。

對曲面、弧面進行多軸聯動加工。

質量檢查：

每道工序后使用卡尺、千分尺檢測關鍵尺寸。

對表面粗糙度進行光學顯微鏡或觸針式粗糙度儀檢測。

三、后處理

1. 去毛刺與打磨

手工去毛刺：使用銼刀、砂紙去除加工產生的毛刺。

打磨拋光：

對外觀面進行逐級打磨（從粗砂紙到細砂紙），提升表面光潔度。

對亞克力燈罩進行拋光處理，確保透光性。

2. 表面處理

噴涂油漆：

根據設計要求選擇合適的漆色（如啞光黑、白色等）。

噴涂前使用酒精清潔表面，確保附著力。

絲印與鐳雕：

絲印Logo、按鍵標識、說明文字等。

對序列號、圖案進行激光鐳雕（適用于金屬零件）。

陽極氧化：針對鋁合金零件，進行陽極氧化處理以增強耐磨性和美觀度。

四、組裝與測試

1. 零件檢測

使用三坐標測量儀（CMM）檢測關鍵尺寸，確保零件符合設計要求。

對螺紋孔、卡扣結構進行裝配預演，檢查是否干涉。

2. 組裝工藝

裝配順序：

安裝外殼主體，確保各面貼合緊密。

安裝LED燈罩、按鍵、揚聲器網罩等細節部件。

安裝底座、支架等結構件，使用螺絲或卡扣固定。

裝配工具：使用扭矩螺絲刀、鑷子、膠水等工具輔助裝配。

3. 功能測試

外觀檢查：確認顏色、紋理、Logo等是否符合設計要求。

結構測試：

測試按鍵手感、LED燈效、揚聲器網罩安裝穩定性等。

模擬實際使用場景，檢查結構穩定性。

功能性驗證：

對帶有電子元件的手板，測試電路連接、藍牙信號傳輸、語音識別等功能。

五、優化與迭代

1. 問題記錄

記錄加工、組裝、測試中發現的問題（如尺寸偏差、裝配干涉、表面缺陷等）。

拍攝問題部位照片，標注具體問題點。

2. 設計優化

根據問題反饋修改3D模型：

調整零件尺寸、倒角、拔模斜度。

優化裝配結構（如增加定位柱、簡化卡扣設計）。

重新生成CAM程序并加工。

3. 二次加工

對問題零件進行局部修復或重新加工，直至滿足要求。

六、輸出成果

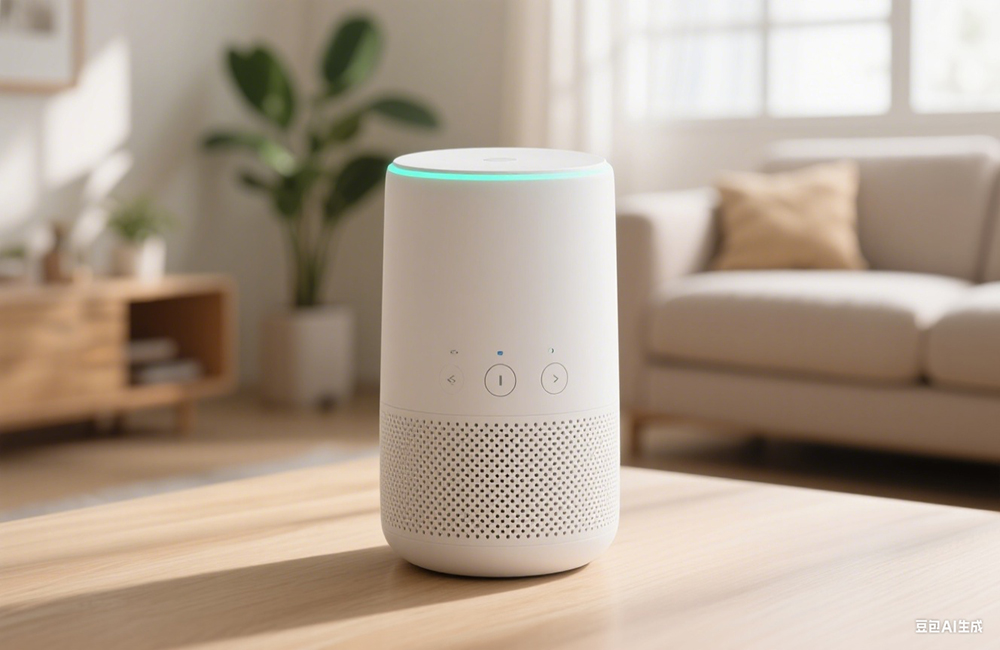

手板模型：完整的智能音箱外觀和結構模型，可用于展示、功能驗證或小批量試產。

技術文檔：

3D模型文件（STEP/STP、IGS格式）。

CNC加工程序（G代碼）、刀具清單。

裝配圖紙、檢驗報告。

反饋報告：總結設計、加工、測試中的經驗，提出改進建議，為量產提供依據。

七、注意事項

精度控制：CNC加工精度通常為±0.05mm，需注意材料變形和熱處理影響。

成本平衡：CNC適合中小批量制作，大量生產時需考慮注塑、壓鑄等工藝。

表面處理：根據設計需求選擇合適的表面處理方式，確保美觀和耐用性。

安全操作：加工過程中佩戴防護裝備，避免高速切削產生的危險。

通過以上流程，可高效完成智能音箱手板模型的制作，為產品定型和量產提供可靠支持。
