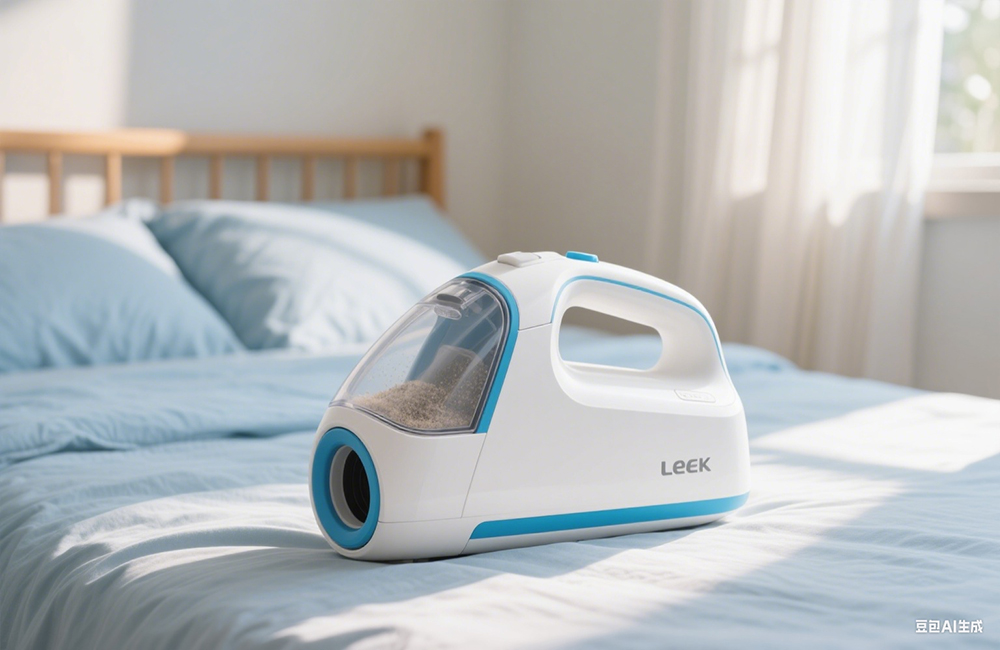

以下是CNC加工除螨儀手板模型的詳細流程方案，涵蓋設計、材料選擇、加工步驟及后處理等環節，確保模型精度和功能性。

一、前期準備

1. 設計模型

軟件選擇：使用 SolidWorks、UG NX、ProE 等三維建模軟件設計除螨儀模型。

結構設計：

外觀：模擬除螨儀外形（主機體、手柄、塵盒、滾刷蓋板等）。

功能部件：簡化內部結構（如紫外線燈模塊、拍打器支架、吸風口等）。

可拆卸設計：方便后續裝配和調試（如塵盒與主機的連接方式）。

關鍵尺寸：確保主機體比例、手柄握持角度、滾刷直徑等符合人體工程學。

2. 材料選擇

推薦材料：

ABS塑料：用于外殼、塵盒等非承重部件（易加工、成本低）。

鋁合金：用于手柄、滾刷支架等承重部件（強度高、耐磨）。

透明亞克力：用于觀察窗或紫外線燈保護罩（可加工性好、透光性佳）。

材料特性：

ABS：彈性好，適合復雜曲面加工。

鋁合金：需注意切削參數和冷卻液使用，避免粘刀。

3. CNC機床與刀具準備

機床要求：

高精度三軸或多軸CNC機床（定位精度±0.01mm）。

支持塑料和金屬混合加工（需切換刀具和參數）。

刀具選擇：

粗加工：硬質合金銑刀（Φ6-Φ10mm，齒數少）。

精加工：高速鋼銑刀或PCD刀具（Φ2-Φ4mm，齒數多）。

鉆孔/攻絲：鈷鋼鉆頭、絲錐（用于安裝孔、螺紋孔）。

特殊加工：球形刀（用于曲面或弧形結構，如手柄或主機體）。

二、CNC加工過程

1. 編程與仿真

模型導入：將3D模型導入CAM軟件（如Mastercam、PowerMill）。

刀具路徑規劃：

分層加工：先粗加工（去除大部分余量），再精加工（保證表面質量）。

策略示例：

外殼：使用“輪廓銑”加工外輪廓，“區域銑”加工平面。

手柄：采用“曲面銑”或“流線加工”保證弧度。

孔系：鉆孔→倒角→攻絲。

仿真驗證：通過軟件模擬刀具路徑，檢查干涉和過切問題。

2. 裝夾與找正

裝夾方式：

小型部件（如滾刷蓋板）：使用精密平口鉗或真空吸盤固定。

大型主機體：采用螺栓壓板或?qū)Ｓ脢A具固定。

找正方法：

使用百分表校準工件基準面，確保與機床坐標系對齊。

對于對稱部件（如手柄），需找正圓心位置。

3. 粗加工

參數設置：

鋁合金：切削速度=1200-1800rpm，進給量=0.15-0.3mm/齒，切深=2-5mm。

ABS塑料：切削速度=800-1200rpm，進給量=0.2-0.5mm/齒，切深=3-6mm。

操作要點：

快速去除毛坯余量，保留0.3-0.5mm精加工余量。

使用冷卻液（金屬加工用乳化液，塑料用壓縮空氣吹屑）。

4. 精加工

參數調整：

降低切深（0.1-0.3mm），提高轉速（鋁合金=2000-2500rpm，塑料=1500-2000rpm）。

增加刀具密度（如使用Φ2mm球頭刀）。

關鍵部位加工：

手柄曲面：使用球形刀或?qū)Ｓ苗M刀，保證圓度誤差≤0.02mm。

塵盒：精細雕刻內部結構（如過濾網凹槽）。

紫外線燈保護罩：亞克力透明板需低速加工，避免裂紋（切削速度≤500rpm）。

5. 檢驗與修正

尺寸檢測：

卡尺/千分尺：測量手柄直徑、主機體厚度等關鍵尺寸。

三坐標測量儀：檢測復雜曲面的形位公差。

表面質量：

目視檢查劃痕、毛刺，必要時用砂紙（800-2000目）拋光。

問題修復：

尺寸偏差：通過修改刀具補償值或重新加工修正。

表面粗糙度不足：調整進給量或增加拋光工序。

三、后處理

1. 去毛刺與清洗

去毛刺：

金屬部件：用銼刀、砂輪機去除棱邊毛刺。

塑料部件：用刀片或砂紙輕磨，避免劃傷表面。

清洗：

金屬：用酒精或?qū)I(yè)清洗劑去除切削液殘留。

塑料：用防靜電刷清理切屑，避免靜電吸附。

2. 表面處理

噴涂上色：

外殼：噴啞光漆（如PU漆）模擬真實除螨儀質感。

塵盒：絲印透明刻度線（如容量標識）。

透明件處理：

亞克力紫外線燈保護罩：拋光后貼防爆膜（防止碎裂）。

功能性涂層：

鋁合金手柄：陽極氧化（黑色或銀色）提高耐腐蝕性。

3. 裝配與調試

裝配順序：

安裝手柄（通過螺絲或軸套固定在主機體）。

組裝塵盒（嵌合或卡扣連接）。

安裝滾刷支架（膠水或熱熔焊接）。

固定紫外線燈模塊（卡扣或螺栓連接）。

功能調試：

手動旋轉手柄，檢查是否順滑無卡滯。

測試塵盒開合靈活性（如卡扣結構）。

模擬滾刷運轉路徑，檢查與主機體的密封性。

四、注意事項

材料變形控制：

ABS塑料易受熱變形，粗加工時減少連續切削時間，采用分段加工。

鋁合金加工時保持冷卻液充足，避免因過熱導致應力變形。

刀具磨損監控：

定期更換刀刃（如粗加工刀具壽命≈10小時，精加工刀具≈50小時）。

使用刀具預調儀檢查刃長和半徑偏差。

精度補償：

對薄壁部件（如主機體側板）預留加工余量，防止因裝夾受力變形。

通過試切法修正材料的實際尺寸偏差。

通過以上流程，可高效完成除螨儀手板模型的CNC加工，確保外觀、結構與功能的高度還原，為產品量產提供可靠驗證。
