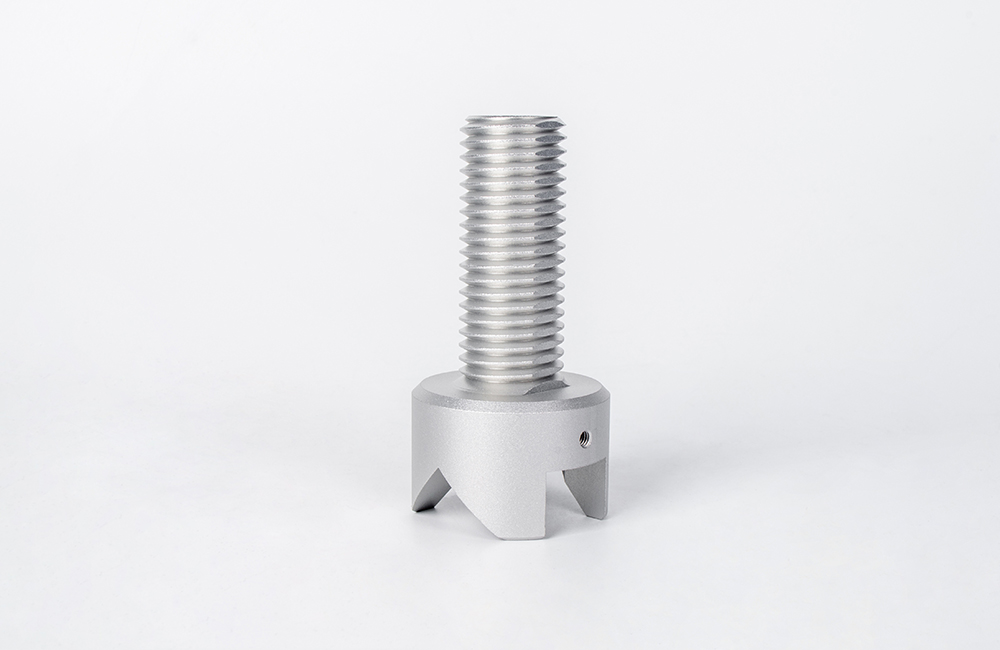

cnc加工螺絲手板模型

行業/分類:其他手板模型加工

加工方式: cnc加工 使用材料: 鋁合金

最小精度: 0.05mm 生產周期: 2~7天

產品尺寸: 2cm*2cm*5cm

后處理: 打磨

案例介紹

CNC 加工螺絲手板模型全解析

一、基礎概念

CNC 加工:即計算機數字控制加工,通過編程指令操控機床(如銑床、車床),對金屬或非金屬材料進行高精度切削,適用于復雜結構零件的快速成型。
螺絲手板模型:指通過 CNC 加工制作的螺絲類零件原型,用于驗證設計尺寸、裝配兼容性、外觀效果等,是產品研發階段的重要環節。

二、CNC 加工螺絲手板的優勢

優勢具體表現
高精度公差控制在 ±0.01-±0.1mm,滿足螺絲牙距、直徑等精密尺寸要求。
材料適應性強可加工鋁合金(如 6061、7075)、不銹鋼(304、316)、銅、尼龍、ABS 等多種材料。
表面處理豐富支持陽極氧化、電鍍、噴漆、拋光等工藝,提升模型外觀質感與功能性。
快速成型復雜螺絲模型可在數小時至數天內完成加工,縮短研發周期。

三、CNC 加工流程詳解

設計文件準備

需提供 **3D 圖紙(STP/IGS 格式)** 或 CAD 工程圖,明確螺絲規格(如 M3×10、牙型角 60°)、頭部形狀(沉頭、十字頭等)、表面處理要求。

工程師通過軟件(如 UG、Mastercam)將設計圖轉化為CNC 可識別的 G 代碼,規劃刀具路徑與切削參數。

手板

材料選擇與備料

根據螺絲用途選料:

鋁合金:輕量化,適合原型驗證,成本較低。

不銹鋼:高強度、耐腐蝕,用于高要求場景(如醫療器械)。

尼龍 / ABS:非金屬材質,用于低成本、低負載的概念模型。

材料需切割成合適尺寸的塊狀或棒料,裝夾在機床工作臺。

CNC 加工執行

銑削加工:用于螺絲頭部成型、槽型(一字槽、十字槽)加工,使用立銑刀或成型刀具。

車削加工:通過車床旋轉工件,車刀切削出螺絲桿部直徑、螺紋(需配合螺紋刀或板牙)。

關鍵步驟

先加工螺絲頭部,再車削桿部,最后切削螺紋(螺距需與設計一致)。

復雜螺紋(如多頭螺紋)需通過 CAM 軟件編程,分多刀次切削完成。

后處理工藝

去毛刺:手工或噴砂去除加工邊緣毛刺,確保表面光滑。

表面處理

鋁合金陽極氧化:提高硬度與美觀度,可選本色、黑色等顏色。

不銹鋼電鍍:鍍鎳、鍍鉻增強防銹能力。

尼龍噴漆:實現特定顏色或紋理效果。

精度檢測:使用游標卡尺、螺紋規、三坐標測量儀(CMM)檢測尺寸與形位公差。

手板

四、常見應用場景

新產品研發

驗證螺絲與裝配部件的配合精度,如電子設備螺絲孔位匹配、汽車零件連接強度測試。

模具開發前置

通過手板模型優化螺絲結構,減少模具開發試錯成本(如避免螺紋脫模困難)。

定制化需求

小批量生產特殊規格螺絲(如非標準牙距、異形頭部),滿足科研或非標設備需求。

五、成本與周期影響因素

因素對成本 / 周期的影響
材料類型不銹鋼>鋁合金>尼龍;稀有金屬成本更高。
結構復雜度多頭螺紋、復雜頭部造型(如帶防滑紋路)增加編程與加工時間。
表面處理電鍍、陽極氧化等后處理增加工序成本。
批量大小單件手板成本較高,小批量(10-100 件)可攤薄單價。
參考周期:簡單螺絲手板 1-3 天,復雜結構 5-7 天(含后處理)。

六、注意事項

圖紙準確性:需標注螺紋標準(如 ISO 公制、美制 UNF)、公差范圍,避免因圖紙模糊導致加工錯誤。

裝夾方式:細長螺絲桿部加工時需使用頂尖或夾具固定,防止切削振動影響精度。

刀具磨損:加工高硬度材料(如不銹鋼)時,需定期更換刀具,避免螺紋尺寸超差。

七、案例參考

案例 1:某電子企業開發新款手機,通過 CNC 加工鋁合金沉頭螺絲手板,驗證螺絲與主板螺孔的裝配松緊度,優化螺紋牙深后減少了量產時的滑牙問題。

案例 2:醫療器械廠商定制鈦合金十字槽螺絲手板,經陽極氧化處理后,表面硬度達 HV300,滿足醫用器械耐腐蝕要求。

通過 CNC 加工螺絲手板模型,可高效實現從設計到實物的驗證,為產品量產奠定基礎。如需定制,建議提前與加工廠溝通圖紙細節、材料要求及驗收標準,以確保手板符合預期。
