最近中文字幕,宅男噜噜噜66网站,一区二区在线欧美日韩中文,亚洲一卡2卡3卡4卡+老狼,中文精品无码中文字幕无码专区

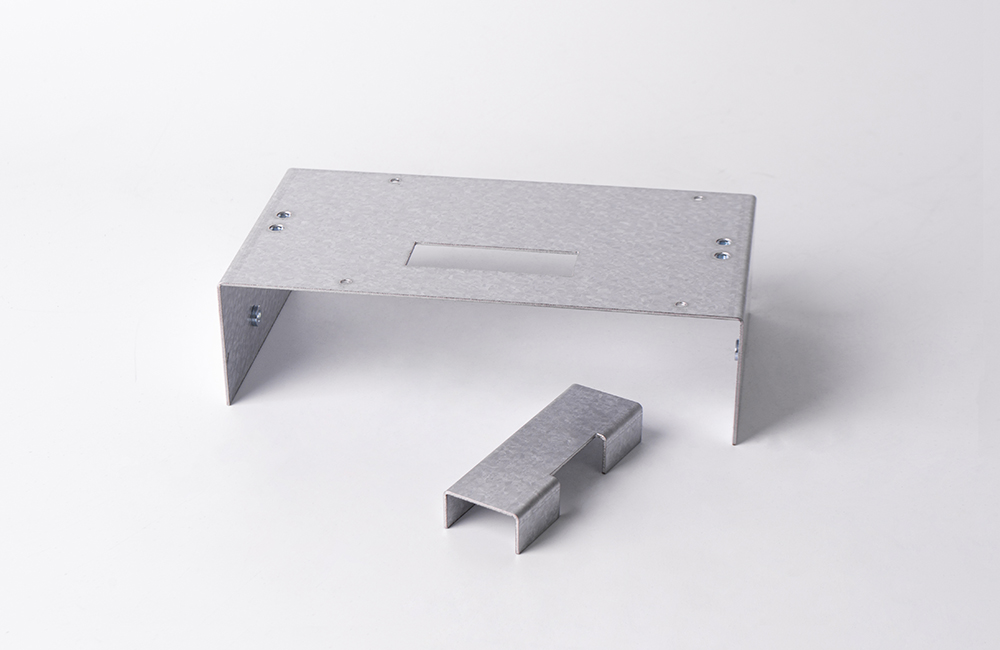

以下是鈑金加工鍍鋁鋅板去毛刺的常見方法及要點(diǎn)：

機(jī)械去毛刺方法

銼刀修整

操作方式：對(duì)于一些較小面積、局部明顯的毛刺，可以使用合適規(guī)格的銼刀（如扁平銼、半圓銼等）沿著毛刺生長(zhǎng)的反方向輕輕銼去。在銼削時(shí)，要保持銼刀平穩(wěn)，力度均勻，避免過度銼削損傷板材基體。例如，處理邊角處的小毛刺時(shí)，將銼刀與毛刺呈一定角度（一般30° – 60°左右），來回推銼，使毛刺逐漸被磨平。

注意事項(xiàng)：由于鍍鋁鋅板表面有鍍層，銼削過程中要注意控制力度，防止蹭掉過多鍍層影響防腐等性能；同時(shí)，要及時(shí)清理銼刀上的金屬屑，以免劃傷板材表面。

砂輪打磨

操作方式：選用粒度合適的砂輪（如粒度為60# – 120#的氧化鋁砂輪等），通過手持砂輪機(jī)或臺(tái)式砂輪機(jī)對(duì)毛刺部位進(jìn)行打磨。開啟砂輪機(jī)后，將砂輪輕觸毛刺處，按照一定的軌跡緩慢移動(dòng)砂輪，使毛刺在高速旋轉(zhuǎn)的砂輪作用下被去除。比如對(duì)于板材邊緣的連續(xù)毛刺，可沿著邊緣勻速來回打磨，確保打磨效果均勻。

注意事項(xiàng)：打磨時(shí)要控制好砂輪的進(jìn)給量，避免用力過大造成板材變形或鍍層大量脫落；并且要根據(jù)毛刺的粗細(xì)程度適時(shí)更換砂輪粒度，太粗的砂輪可能無法精細(xì)處理毛刺，太細(xì)的砂輪則效率過低，還容易堵塞。另外，打磨過程中要做好防護(hù)措施，佩戴護(hù)目鏡等，防止砂輪碎屑飛濺傷人。

銑削加工（針對(duì)較厚板材且毛刺規(guī)則的情況）

操作方式：如果鍍鋁鋅板厚度較大且毛刺分布有一定規(guī)律（例如沿切割邊緣均勻分布），可以利用銑床進(jìn)行去毛刺。將板材固定在銑床工作臺(tái)上，選擇合適的銑刀（如硬質(zhì)合金立銑刀等，刀具的刃口要鋒利且符合加工要求），調(diào)整好銑削參數(shù)（如切削速度、進(jìn)給量等），沿著毛刺所在的位置進(jìn)行銑削，把毛刺從板材上銑掉。例如，對(duì)于切割后形成的較厚毛刺條，設(shè)置合理的轉(zhuǎn)速和進(jìn)給速度，使銑刀能精準(zhǔn)地切除毛刺而不過多損傷板材本體。

注意事項(xiàng)：需要精確調(diào)整銑床的各項(xiàng)參數(shù)，確保加工精度，防止出現(xiàn)銑削過量或加工不到位的情況；同時(shí)，要保證銑刀的鋒利度，鈍化的銑刀不僅去毛刺效果差，還容易加大切削力，導(dǎo)致板材變形等問題。而且加工完成后，要仔細(xì)檢查銑削部位，查看是否有殘留毛刺以及鍍層受損情況。

拋丸去毛刺（適用于批量生產(chǎn)、形狀規(guī)則的零件）

操作方式：把鍍鋁鋅板制成的鈑金零件放入拋丸設(shè)備中，通過拋丸器將丸粒（如鋼丸、不銹鋼丸等，丸粒大小根據(jù)零件尺寸和毛刺情況選擇，一般在0.5mm – 2mm左右）高速拋射到零件表面。丸粒撞擊零件，利用其沖擊力打掉毛刺，同時(shí)還能對(duì)零件表面起到一定的強(qiáng)化和清潔作用。例如，對(duì)于一批尺寸較小的鍍鋁鋅板連接件，在拋丸設(shè)備中設(shè)定合適的拋射角度（通常在30° – 90°之間調(diào)整）和拋射速度（一般速度在50m/s – 80m/s左右），讓丸粒均勻地覆蓋零件表面各個(gè)有毛刺的部位進(jìn)行去毛刺處理。

注意事項(xiàng)：要嚴(yán)格控制拋丸的工藝參數(shù)，若丸粒速度過高、拋射時(shí)間過長(zhǎng)，可能會(huì)打掉過多的鍍層，影響零件的外觀和防腐性能；另外，不同形狀、厚度的零件可能需要不同的拋丸參數(shù)，需要提前進(jìn)行試驗(yàn)調(diào)試。拋丸后還要對(duì)零件進(jìn)行徹底的清理，去除殘留的丸粒以及因拋丸產(chǎn)生的灰塵等雜質(zhì)。

化學(xué)去毛刺方法

酸性溶液浸泡（需謹(jǐn)慎使用，防止腐蝕鍍層）

操作方式：可以配制適當(dāng)濃度的酸性溶液（如稀鹽酸、稀硫酸等，但要嚴(yán)格控制濃度，例如稀鹽酸濃度可控制在5% – 10%左右），將帶有毛刺的鍍鋁鋅板部件浸泡在其中。酸性溶液會(huì)與毛刺處的金屬發(fā)生化學(xué)反應(yīng)，溶解毛刺。浸泡時(shí)間要根據(jù)毛刺的嚴(yán)重程度以及溶液濃度來確定，一般從幾分鐘到十幾分鐘不等。例如，對(duì)于輕微毛刺的小型零件，在5%的稀鹽酸溶液中浸泡5分鐘左右，期間要適當(dāng)晃動(dòng)溶液，使反應(yīng)更均勻，之后取出零件用清水沖洗干凈，再進(jìn)行后續(xù)的中和、清洗等處理，防止殘留酸液繼續(xù)腐蝕零件。

注意事項(xiàng)：由于鍍鋁鋅板的鍍層在酸性環(huán)境下也容易受到腐蝕，所以這種方法要非常謹(jǐn)慎，必須嚴(yán)格控制酸液濃度、溫度以及浸泡時(shí)間，最好先在小樣上進(jìn)行試驗(yàn)，確定不會(huì)對(duì)鍍層造成明顯損害且能有效去除毛刺的最佳條件；同時(shí)，操作時(shí)要配備良好的通風(fēng)設(shè)備，防止酸霧對(duì)人體造成傷害。

堿性溶液清洗（相對(duì)溫和但針對(duì)性稍弱）

操作方式：采用一定濃度的堿性溶液（如氫氧化鈉溶液，濃度可在5% – 15%左右），將鈑金件放入其中進(jìn)行清洗。堿性溶液能夠?qū)σ恍┦杷傻拿唐鸬揭欢ǖ娜芙夂腿コ饔茫绕涫菍?duì)于那些因加工過程中產(chǎn)生的附著不牢固的毛刺效果相對(duì)較好。浸泡或清洗時(shí)間大概在10分鐘 – 30分鐘左右，具體看毛刺情況，之后用清水充分沖洗零件，去除殘留的堿液，避免堿液殘留對(duì)鍍層產(chǎn)生不良影響。比如處理一些經(jīng)過簡(jiǎn)單沖壓成型后表面有少量毛刺的鍍鋁鋅板零件，用堿性溶液清洗后，再用軟布擦拭干凈，能有效改善表面質(zhì)量。

注意事項(xiàng)：堿性溶液同樣可能會(huì)對(duì)鍍層有一定影響，所以要把控好溶液濃度和處理時(shí)間；并且處理后要確保清洗干凈，防止堿液殘留引發(fā)后續(xù)的腐蝕等問題。

熱能去毛刺方法（較少單獨(dú)使用，常配合其他方法）

火焰處理（適用于局部、較厚毛刺且對(duì)精度要求不高的情況）

操作方式：對(duì)于一些較厚的、頑固的毛刺，可以使用氧乙炔火焰等對(duì)毛刺部位進(jìn)行快速加熱，使毛刺受熱熔化后靠自身重力或者用工具輕輕去除。例如，在處理大型鍍鋁鋅板結(jié)構(gòu)件上個(gè)別突出較明顯的毛刺時(shí)，將火焰對(duì)準(zhǔn)毛刺根部，短暫加熱，當(dāng)毛刺變軟發(fā)紅后，用鑷子等工具將其夾掉或者讓其自然掉落，然后對(duì)加熱部位進(jìn)行適當(dāng)?shù)睦鋮s和檢查，看是否有過熱影響周邊區(qū)域的情況。

注意事項(xiàng)：火焰溫度很高，操作時(shí)一定要小心，避免火焰長(zhǎng)時(shí)間停留在某一位置導(dǎo)致板材過熱變形甚至燒穿；同時(shí)要注意安全，防止火災(zāi)以及熱氣灼傷等事故發(fā)生，并且在處理后要對(duì)加熱部位的性能變化（如鍍層是否受損、材料硬度是否改變等）進(jìn)行評(píng)估。

等離子去毛刺（精度相對(duì)較高但設(shè)備成本較高）

操作方式：利用等離子弧產(chǎn)生的高溫來熔化或蒸發(fā)毛刺。將鍍鋁鋅板鈑金件置于等離子設(shè)備的工作區(qū)域內(nèi)，通過調(diào)整等離子弧的參數(shù)（如電流、電壓、氣體流量等），使等離子弧準(zhǔn)確地作用在毛刺部位，瞬間的高熱量會(huì)使毛刺被去除。比如對(duì)于一些精密的鍍鋁鋅板電子元件外殼等鈑金件上的微小毛刺，可通過精細(xì)調(diào)控等離子設(shè)備，在不影響元件其他尺寸精度的前提下準(zhǔn)確去除毛刺。

注意事項(xiàng)：等離子設(shè)備價(jià)格較貴，操作需要專業(yè)人員經(jīng)過培訓(xùn)后進(jìn)行；同時(shí)，處理過程中要防止等離子弧對(duì)周邊不需要處理的區(qū)域造成損傷，并且要考慮處理后的表面質(zhì)量以及鍍層的完整性等問題。

在實(shí)際的鈑金加工中，往往會(huì)根據(jù)鍍鋁鋅板的具體用途、毛刺的嚴(yán)重程度、生產(chǎn)批量等因素綜合選擇合適的去毛刺方法，或者多種方法結(jié)合使用，以達(dá)到理想的去毛刺效果同時(shí)保證產(chǎn)品質(zhì)量。
