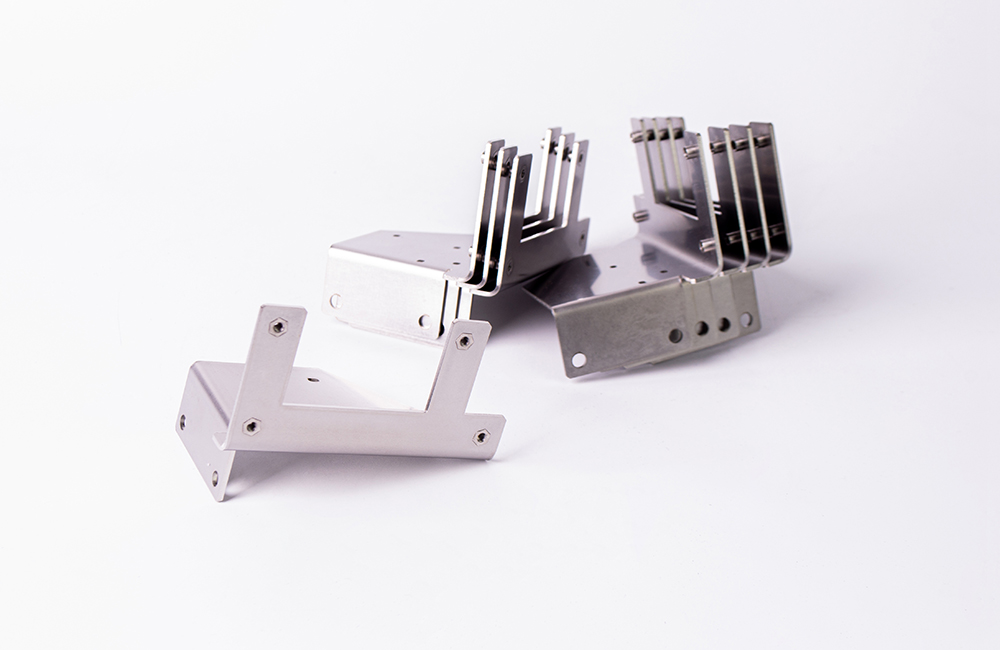

鈑金加工鉸鏈?zhǔn)职迥Ｐ偷闹谱鬟^(guò)程需要結合鈑金工藝特性與手板模型的精度要求，以下是詳細的流程解析：

一、前期準備：圖紙?jiān)O(shè)計與材料選型

1. 圖紙?jiān)O(shè)計

三維建模：使用 CAD、SolidWorks、Pro/E 等軟件設計鉸鏈手板的三維模型，需精確標注尺寸（如鉸鏈孔距、板厚、折彎角度等），并考慮裝配間隙與運動干涉問題。

工藝拆分：將復雜結構拆分為可加工的鈑金件，例如鉸鏈主體、軸銷、限位片等，明確各部件的折彎方向、焊接位置及表面處理要求。

2. 材料選型

常用材料：不銹鋼（如 304，耐腐蝕、強度高）、鋁合金（如 6061，輕量化、易加工）、冷軋鋼板（SPCC，成本低、適合折彎）。

材料規格：根據模型強度需求選擇板材厚度（通常 0.5-3mm），小型鉸鏈可選用薄板材，重型鉸鏈需加厚。

二、鈑金加工核心工序

1. 下料（切割）

激光切割：適用于高精度零件，通過激光束切割板材，可加工復雜輪廓（如鉸鏈連接板的異形孔），公差控制在 ±0.1mm。

數控沖床：批量生產時使用，通過模具沖壓下料，效率高，適合規則形狀（如矩形、圓形板件）。

剪板機：用于裁切大尺寸板材，獲得基礎矩形坯料。

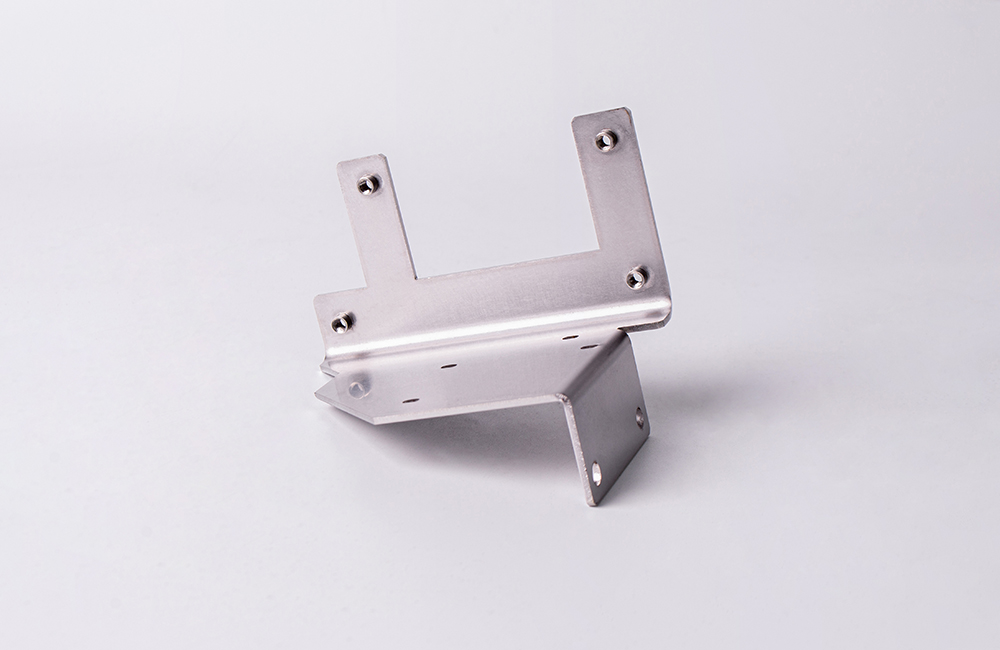

2. 折彎成型

數控折彎?rùn)C(jī)：根據圖紙?jiān)O(shè)置折彎角度（如 90°、135°）和折彎半徑（通常為板厚的 1-2 倍，避免開裂），通過上下模具對板材施壓成型。

注意事項：

折彎順序：先折小邊后折大邊，避免干涉；

回彈補償：鋁合金等材料折彎后易回彈，需通過試模調整模具角度。

3. 鉸鏈結構加工

鉆孔與攻牙：

使用鉆床或數控加工中心在鉸鏈連接板上加工軸銷孔（直徑公差 ±0.05mm），確保孔位對齊；

對需要安裝螺絲的部位攻牙（如 M3、M4 螺紋）。

軸銷制作：

車削加工：用圓鋼通過車床加工軸銷，表面粗糙度 Ra≤1.6μm，確保轉動順暢；

裝配測試：將軸銷插入連接板孔，檢查鉸鏈開合是否靈活，間隙控制在 0.1-0.2mm。

4. 焊接與組裝

焊接工藝：

氬弧焊：適用于不銹鋼、鋁合金，焊縫美觀、變形小，用于固定鉸鏈主體與加強筋；

點焊：快速固定零部件，如限位片與連接板的連接。

組裝調試：

預裝鉸鏈各部件，檢查開合角度（如是否達到 90°±5°）、承重能力（如模擬開關測試 5000 次）；

調整干涉部位，如打磨毛刺、修正折彎角度。

三、表面處理與精度檢測

1. 表面處理

打磨拋光：使用砂紙、研磨機去除焊接飛濺、毛刺，使表面粗糙度 Ra≤3.2μm。

電鍍 / 氧化：

不銹鋼件：可進行鏡面拋光或噴砂處理，提升美觀度；

鋁合金件：陽極氧化處理（如黑色氧化），增強耐腐蝕性。

噴涂：噴塑或噴漆（如啞光黑、銀色），覆蓋表面瑕疵并提供保護。

2. 精度檢測

尺寸測量：用游標卡尺、高度尺檢測關鍵尺寸（如鉸鏈厚度、孔距），公差需符合圖紙要求。

形位公差檢測：使用三坐標測量?jī)x（CMM）檢測平面度、垂直度（如鉸鏈板的平面度≤0.1mm/m）。

功能測試：模擬實際使用場景，測試鉸鏈的開合力度、耐久性（如壽命測試≥1 萬次無松動）。

四、手板模型驗證與優化

1. 樣件交付與反饋

向客戶提供手板模型，進行裝配驗證（如與整機結構的匹配度）、功能測試（如承重、開合順暢度）。

收集客戶反饋，如 “鉸鏈阻尼過大”“安裝孔位偏差” 等問題。

2. 設計迭代

根據測試結果調整三維模型，例如修改折彎角度、優化軸銷直徑，重新加工樣件直至滿足需求。

關鍵要點總結

環節	核心要求
精度控制	關鍵尺寸公差≤±0.1mm，孔位對齊度≤0.05mm，確保裝配精度。
材料選擇	兼顧強度、加工性與成本，如不銹鋼適合高要求場景，鋁合金適合輕量化需求。
工藝順序	先下料→折彎→鉆孔→焊接→表面處理，避免后期加工損傷已成型部件。
功能測試	重點驗證鉸鏈的轉動靈活性、承重能力及耐久性，模擬實際使用場景。

通過以上流程，可制作出高精度、符合設計要求的鈑金鉸鏈手板模型，為后續批量生產提供可靠的驗證依據。
