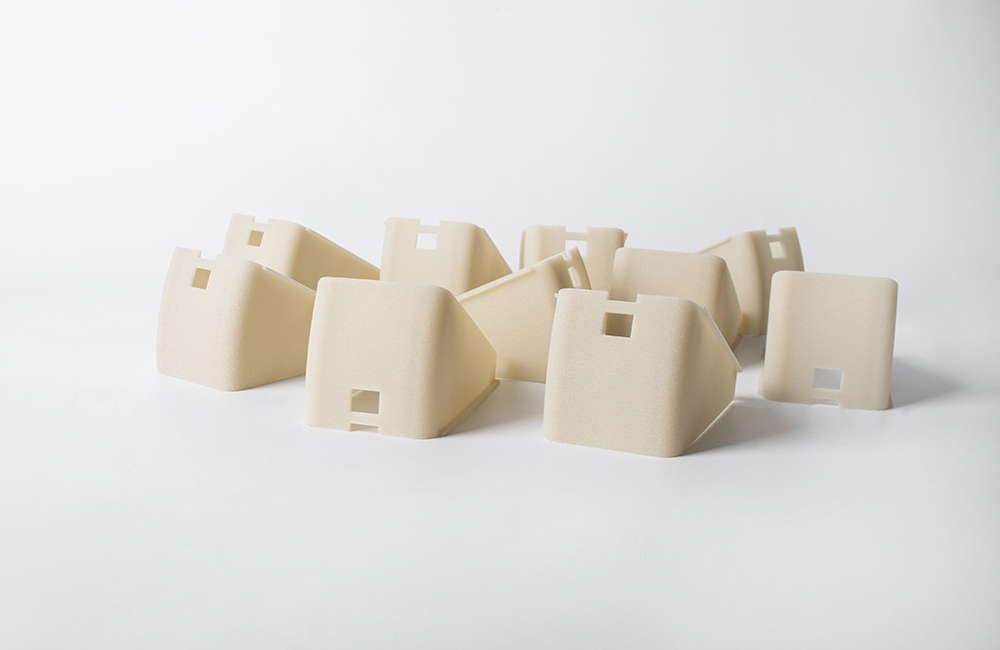

行業/分類：其他手板模型加工
加工方式: 3D打印 使用材料: 樹脂
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 3cm*3cm*4cm
后處理: 噴油
案例介紹
SLS 打印小家電零件手板模型全解析
一、SLS 打印技術簡介
選擇性激光燒結（Selective Laser Sintering，SLS）是一種基于粉末材料的 3D 打印技術，其原理是通過高功率激光束逐層掃描燒結粉末材料（如尼龍、樹脂、金屬粉末等），最終形成三維實體模型。
核心優勢：
材料多樣性：可使用尼龍（PA）、尼龍玻璃纖維（PA+GF）、金屬（如不銹鋼、鋁）等多種材料，滿足不同性能需求（如強度、耐熱性、表面精度）。
復雜結構成型：無需支撐結構，適合打印內部鏤空、復雜曲面或多部件一體化的手板模型。
快速迭代：從設計文件到實物模型最快可在數小時內完成，大幅縮短研發周期。
二、SLS 打印小家電零件手板的適用場景
1. 材料與性能驗證
案例：打印咖啡機內部齒輪箱手板，使用尼龍 + 玻璃纖維材料，驗證其耐磨性能和傳動效率；或用耐高溫樹脂打印烤箱配件，測試高溫環境下的穩定性。
優勢：直接通過 SLS 模型模擬真實材料性能，避免傳統 CNC 加工因材料限制導致的驗證偏差。
2. 結構與裝配測試
應用：打印多部件組裝的榨汁機手板，檢查零件間的配合精度（如卡扣、螺紋、運動部件間隙）；或驗證小家電內部管線布局的合理性。
特點：一次性打印多個零件，快速進行 “設計 – 測試 – 修改” 循環，降低開模成本。
3. 外觀與用戶體驗優化
場景：打印吹風機、加濕器等外觀件手板，通過 SLS 的精細表面處理（如噴砂、拋光、噴油）呈現接近量產的質感，供用戶調研或展會展示。
技術細節：尼龍材料可通過染色實現多種顏色，金屬粉末則能后期電鍍，提升模型視覺效果。
三、SLS 打印流程與關鍵步驟
設計文件準備
需提供STL/OBJ 格式文件，建議使用 SolidWorks、Pro/E 等軟件設計，確保模型壁厚≥1.5mm（尼龍材料）、無破面或重疊結構。
優化建議：對復雜內腔結構進行輕量化設計（如蜂窩狀填充），減少材料消耗和打印時間。
材料選擇與預處理
常用材料：材料類型典型應用場景性能特點尼龍（PA2200）通用結構件（如齒輪、外殼）韌性好、耐化學腐蝕尼龍 + 玻璃纖維高強度零件（如承重支架）剛性強、收縮率低金屬粉末耐高溫 / 耐磨部件（如閥體）需后期燒結成型，強度接近鑄造
粉末預處理：打印前需將粉末加熱至略低于熔點的溫度，減少打印過程中的熱變形。
打印過程
激光逐層掃描粉末床，每層厚度通常為 0.1-0.2mm，打印速度約為 50-100mm3/h（根據模型復雜度調整）。
支撐結構：SLS 技術無需額外支撐，未燒結的粉末可自然支撐懸空結構，打印完成后直接去除未燒結粉末即可。
后處理工藝
基礎處理：清粉、去除毛刺，使用壓縮空氣或超聲波清洗殘留粉末。
表面處理：
噴砂：提升表面粗糙度，增強后續涂層附著力。
蒸汽平滑：通過蒸汽（如丙酮蒸汽）處理尼龍表面，減少層紋，提升光澤度。
噴涂 / 電鍍：金屬色噴涂或電鍍處理，模擬金屬零件外觀（如不銹鋼拉絲效果）。
性能強化：金屬零件需進行高溫燒結或熱等靜壓處理，提高致密度和強度。
四、與其他手板制作工藝的對比
| 工藝 | SLS 打印 | CNC 加工 | 硅膠復模 |
|---|---|---|---|
| 成本 | 中（按體積計費） | 高（復雜結構成本激增） | 低（適合小批量復制） |
| 周期 | 1-3 天 | 3-7 天 | 5-10 天（需開模） |
| 復雜度 | 優（可打印鏤空、嵌套結構） | 良（依賴刀具可達性） | 中（受模具限制） |
| 材料限制 | 多（尼龍、金屬等） | 少（金屬、塑料為主） | 少（硅膠、樹脂） |
結論：SLS 適合復雜結構、多材料、快速驗證的小家電手板需求，尤其在內部結構測試和材料性能模擬方面優勢顯著；CNC 更適合高精度外觀件或金屬零件；硅膠復模則用于小批量低成本復制。
五、注意事項與常見問題解決
尺寸精度控制
尼龍材料打印的尺寸誤差通常為 ±0.1mm（100mm 以內），大件可能達到 ±0.3%，建議設計時預留 0.5-1mm 的加工余量。
變形預防：避免大面積薄壁結構（如平板狀零件），可增加加強筋或分件打印后組裝。
表面質量優化
若對表面粗糙度要求高（如外觀件），優先選擇蒸汽平滑或高精度樹脂打?。ㄈ?SLA），SLS 尼龍表面天然帶有顆粒感，需后期精細處理。
批量生產銜接
SLS 手板驗證通過后，可直接將 3D 模型數據用于注塑模具設計，減少從手板到量產的設計轉換誤差。
六、案例參考：SLS 打印空氣炸鍋手板模型
需求：驗證炸鍋內部風道結構的散熱效率與噪音水平，同時展示外觀設計。
方案：
主體結構使用尼龍 + 玻璃纖維打印，確保強度和耐高溫性（可承受 80℃以上熱風測試）。
風道葉片采用鏤空蜂窩結構，通過 SLS 無支撐技術一次成型，測試氣流阻力。
外觀件經蒸汽平滑和啞光噴涂，模擬最終量產的塑料質感。
效果：3 天內完成打印與后處理，通過風洞測試優化風道設計，相比傳統 CNC 方案節省 50% 時間和 30% 成本。
七、總結
SLS 打印技術憑借材料適應性強、結構自由度高、快速成型等優勢，已成為小家電研發中手板制作的核心工藝之一。尤其在需要驗證復雜內部結構、多材料性能或快速迭代的場景下，SLS 能顯著提升研發效率，降低試錯成本。建議在項目初期與專業 3D 打印服務商合作，根據具體需求選擇材料和工藝參數，確保手板模型精準反映設計意圖。
