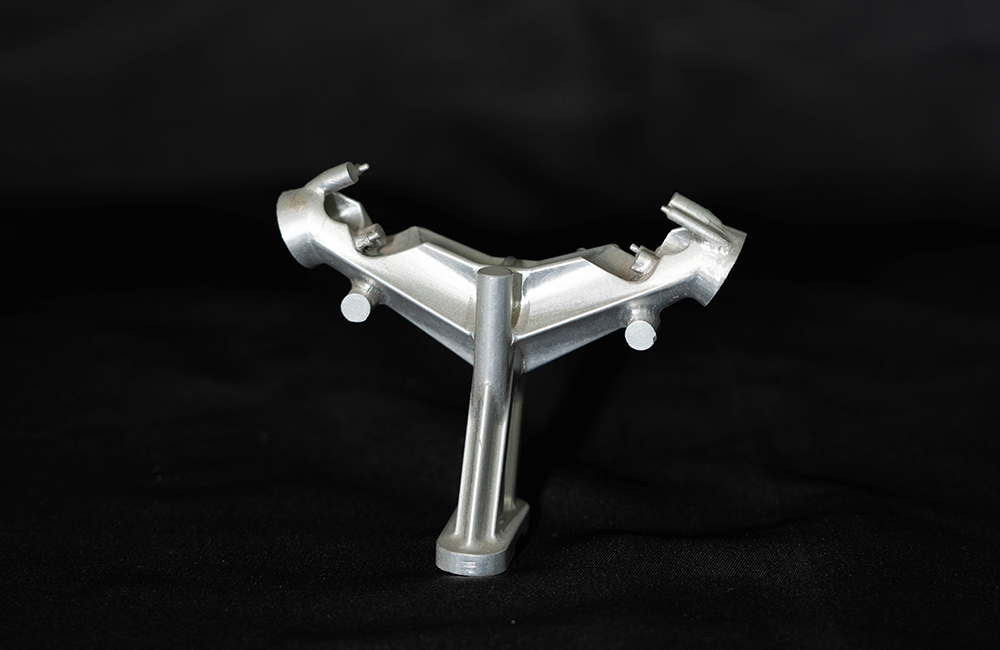

行業/分類：其他手板模型加工
加工方式: 鈑金 使用材料: 鋁合金
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 9cm*8cm*2cm
后處理: 打磨
案例介紹
鈑金加工金屬連接件手板是指在產品開發過程中，利用鈑金加工工藝制作金屬連接件的樣品或原型。以下是關于它的詳細介紹：
一、作用
設計與驗證
在產品設計階段，設計師可以通過制作金屬連接件的手板來直觀地檢查設計是否符合預期。例如，設計師可以對手板的外形、尺寸、安裝位置等進行評估，看是否存在設計缺陷或不合理之處，從而及時進行修改和優化。
對于一些復雜的金屬連接件，通過手板可以驗證其結構設計的可行性，如強度、剛度等方面是否滿足要求，避免在量產時才發現問題，減少損失。
功能測試
手板可以用于測試金屬連接件的功能。比如，對于一些具有活動部件或需要連接不同部件的連接件，通過手板可以進行實際的裝配和操作測試，檢驗其連接的牢固性、靈活性以及是否存在干涉等問題。
在電子設備中，有些金屬連接件手板可以用于測試其導電性、散熱性等功能，以確保在實際應用中能夠正常工作。
外觀與工藝評估
鈑金加工金屬連接件手板可以用來評估產品的外觀效果。通過對手板的表面處理，如噴涂、電鍍等，可以觀察其外觀質量，包括顏色、光澤度、平整度等方面是否符合設計要求。
同時，手板也可以用來評估鈑金加工工藝的可行性和質量。例如，通過檢查手板的折彎、沖壓、焊接等部位的質量，可以發現工藝中可能存在的問題，如折彎半徑不合適、焊接不牢固等，以便對工藝進行改進。
二、制作過程
設計模型
首先，根據產品的設計要求，使用三維建模軟件創建金屬連接件的數字模型。這個模型需要準確地反映連接件的幾何形狀、尺寸和結構特點。
在設計模型時，需要考慮鈑金加工工藝的要求，如材料的厚度、折彎半徑、孔的位置和大小等，以確保模型能夠順利地通過鈑金加工工藝進行制作。
選擇材料
根據產品的要求和使用環境，選擇合適的金屬材料。常用的金屬材料有不銹鋼、鋁合金、銅等。不同的材料具有不同的性能和特點，如強度、硬度、耐腐蝕性等，需要根據具體的應用場景進行選擇。
在選擇材料時，還需要考慮材料的可加工性和成本因素。例如，一些材料雖然性能好，但加工難度大或成本高，可能需要綜合考慮是否適合用于手板的制作。
鈑金加工
下料：根據設計模型和材料的選擇，使用剪板機、激光切割機等設備對金屬材料進行下料，將材料切割成所需的形狀和尺寸。
折彎：使用折彎?rùn)C(jī)等設備對下料后的金屬板材進行折彎操作，形成連接件的大致形狀。在折彎過程中，需要控制折彎的角度、半徑和力度，以確保折彎部位的準確性和可靠性。
沖壓：對于一些需要形成特定形狀或孔洞的連接件，可以使用沖壓模具進行沖壓操作。沖壓可以高效地生產出復雜的形狀和孔洞，提高生產效率和產品質量。
焊接：如果連接件需要進行焊接，可以使用焊接設備進行焊接操作。焊接可以將不同的部件連接在一起，形成完整的連接件。在焊接過程中，需要控制焊接的溫度、時間和電流等參數，以確保焊接部位的質量和強度。
表面處理
對鈑金加工后的金屬連接件手板進行表面處理，以提高其外觀質量和性能。常見的表面處理方法有噴涂、電鍍、氧化等。
噴涂可以在連接件表面形成一層保護膜，提高其耐腐蝕性和美觀度；電鍍可以使連接件表面具有金屬光澤，增強其導電性和耐腐蝕性；氧化可以使連接件表面形成一層氧化膜，提高其硬度和耐磨性。
裝配與檢驗
將鈑金加工后的金屬連接件手板與其他部件進行裝配，檢驗其裝配性能和整體效果。在裝配過程中，需要檢查連接件與其他部件的配合是否緊密、安裝是否方便、是否存在干涉等問題。
對裝配好的手板進行全面檢驗，包括外觀質量、尺寸精度、功能性能等方面的檢查。如果發現問題，及時進行調整和改進，直到手板符合設計要求為止。
三、應用案例
電子設備領域
在電腦機箱的制造過程中，需要使用大量的金屬連接件來固定主板、硬盤、顯卡等部件。通過鈑金加工制作金屬連接件手板，可以提前驗證連接件的設計和功能，確保其能夠穩定地固定電子設備，并且具有良好的散熱性能和電磁屏蔽效果。
汽車零部件領域
汽車車身結構中包含許多金屬連接件，如車門鉸鏈、發動機罩鎖等。制作這些金屬連接件的手板可以幫助汽車制造商評估其外觀設計、安裝位置和功能性。同時，還可以通過手板測試其在不同路況下的耐久性和可靠性，為量產提供參考依據。
