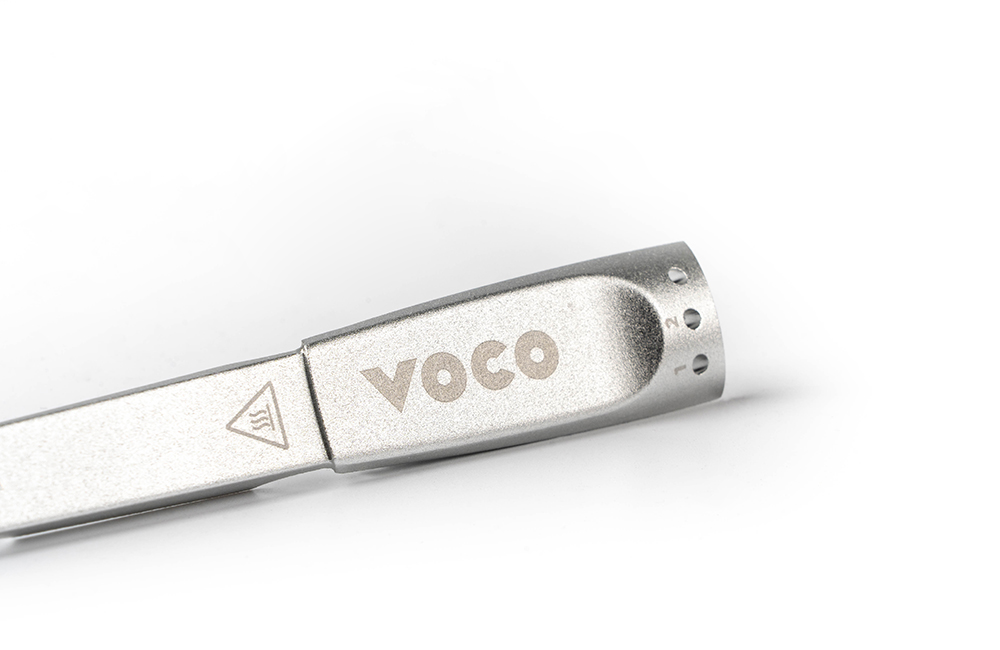

行業/分類：其他手板模型加工
加工方式: cnc加工 使用材料: 鋁合金
最小精度: 0.05mm 生產周期: 2~7天
產品尺寸: 18cm*3cm*3cm
后處理: 打磨
案例介紹
CNC（計算機數字控制）加工是一種常用的制造方法，用于制作金屬連接件的手板模型。以下是關于CNC加工金屬連接件手板模型的一些相關信息：
一、優勢
高精度
CNC加工可以精確地控制刀具的路徑和切削深度，能夠?qū)崿F(xiàn)較高的尺寸精度和表面質量。對于金屬連接件手板模型來說，其尺寸精度通常要求較高，以確保與其他部件的配合精度，CNC加工可以輕松達到±0.01 – ±0.05mm的尺寸公差，甚至更高。
例如，在制造飛機發動機的金屬連接件手板模型時，其與其他關鍵部件的連接精度要求極高，CNC加工能夠保證連接件的孔徑、軸徑等尺寸精度，使手板模型能夠準確地模擬實際裝配情況。
復雜形狀加工能力強
金屬連接件往往具有復雜的幾何形狀，如不規則的曲面、凹槽、螺紋等。CNC加工可以通過編程實現各種復雜的切削軌跡，輕松應對這些復雜的形狀。無論是二維的曲線輪廓還是三維的空間曲面，CNC機床都能按照預設的路徑進行精確加工。
比如，在一些汽車零部件的金屬連接件手板模型中，存在復雜的冷卻水道和加強筋結構，CNC加工能夠準確地加工出這些細節，保證手板模型的結構完整性和功能性。
材料適應性廣
可以加工多種金屬材料，如鋁、鋼、不銹鋼、銅等。不同的金屬材料具有不同的力學性能和加工特性，CNC加工可以根據材料的特點選擇合適的刀具和切削參數，以獲得最佳的加工效果。
例如，鋁合金材料具有較輕的重量和良好的導熱性，適合用于制造航空航天領域的金屬連接件手板模型；而不銹鋼材料則具有較高的強度和耐腐蝕性，常用于食品機械和醫療器械的金屬連接件手板模型加工。
重復性好
通過編寫相同的CNC程序，可以多次重復加工相同規格的金屬連接件手板模型，保證了產品的一致性和穩定性。這對于批量生產手板模型或需要多個相同樣品進行測試和驗證的情況非常有用。
比如，在電子產品的研發過程中，可能需要多次制作相同規格的金屬連接件手板模型進行功能測試和優化，CNC加工的重復性可以確保每個手板模型的質量和性能基本一致。
二、加工過程
編程
根據金屬連接件手板模型的設計圖紙和尺寸要求，使用專業的CAD/CAM軟件進行編程。編程時需要考慮金屬材料的特性、刀具的選擇、切削參數的設置等因素，以生成合適的刀具路徑。
例如，對于硬度較高的金屬材料，需要選擇較小的進給量和切削速度，以避免刀具磨損過快；而對于較軟的金屬材料，可以適當提高進給量和切削速度，提高加工效率。
刀具選擇
根據金屬材料和加工要求選擇合適的刀具。常用的刀具包括平刀、球刀、鉆頭、銑刀等。不同的刀具適用于不同的加工部位和加工方式。
例如，平刀主要用于平面銑削和輪廓銑削；球刀則適用于曲面加工；鉆頭用于加工孔；銑刀可用于粗加工和精加工等。
切削加工
將編程好的程序輸入CNC機床，安裝好刀具和金屬連接件毛坯后，啟動機床進行切削加工。在加工過程中，機床會自動按照預設的程序控制刀具的運動，完成金屬連接件手板模型的加工。
例如，在加工一個具有多個凹槽和孔的金屬連接件手板模型時，機床會根據程序依次進行銑削、鉆孔等操作，逐步形成手板模型的形狀。
后處理
加工完成后，需要對金屬連接件手板模型進行后處理，以去除毛刺、提高表面質量等。后處理工藝包括手工打磨、拋光、噴砂等。
例如，對于一些表面粗糙度要求較高的金屬連接件手板模型，可以采用拋光工藝進行處理，使其表面光滑平整；對于一些有毛刺的部位，可以使用手工砂紙進行打磨去除。
三、注意事項
刀具磨損
在加工過程中，刀具會與金屬材料產生摩擦和切削力，容易導致刀具磨損。因此，需要定期檢查刀具的磨損情況，及時更換磨損嚴重的刀具，以保證加工質量和尺寸精度。
例如，在批量加工金屬連接件手板模型時，每隔一定數量的零件就需要檢查刀具的磨損情況，并根據需要進行更換。
材料變形
由于金屬材料在切削過程中會受到力的作用，容易產生變形。為了減少材料變形對加工精度的影響，可以采取一些措施，如優化切削參數、使用夾具固定材料等。
例如，在加工薄壁結構的金屬連接件手板模型時，可以使用特殊的夾具將材料牢固地固定在工作臺上，減少因受力不均而產生的變形。
表面質量問題
有時候可能會出現表面粗糙度不達標、劃痕等問題。這可能是由于刀具的刃口質量不好、切削參數不合理、機床的精度下降等原因引起的。需要分析具體原因，采取相應的措施進行解決。
例如，如果發現表面粗糙度不達標，可以調整切削參數，如減小進給量、提高切削速度等；如果是刀具刃口質量不好，可以更換新的刀具。
