行業/分類：其他手板模型加工
加工方式: cnc加工 使用材料: 塑料
最小精度: 0.05mm 生產周期: 2~7天
產品尺寸: 15cm*15cm*3cm
后處理: 噴油
案例介紹

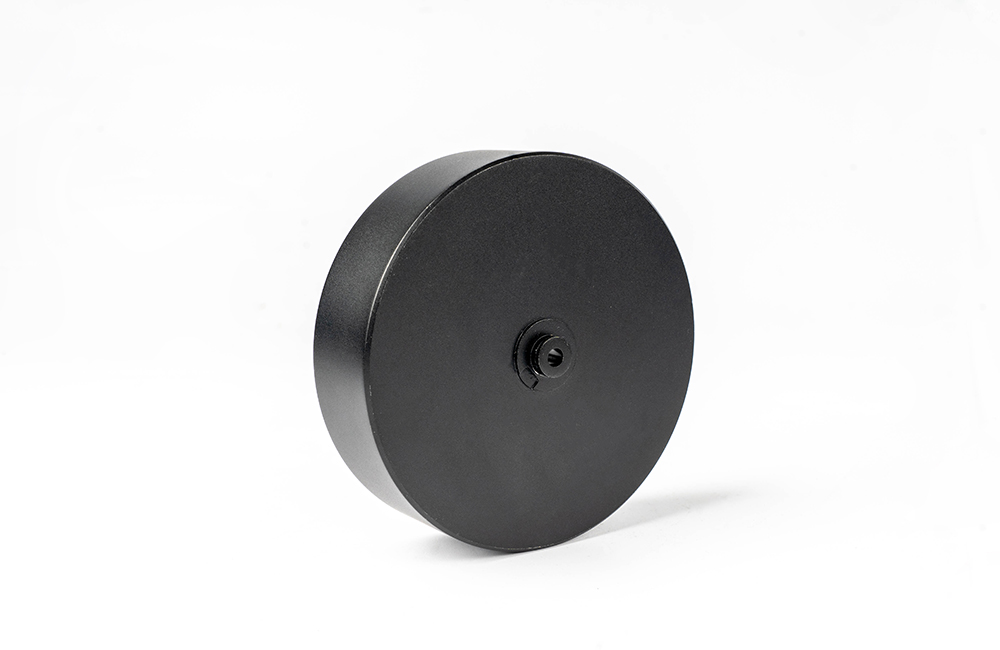

CNC 加工塑料圓形外殼手板的過程主要包括設計圖紙、準備材料、編程、裝夾與對刀、加工、后處理等步驟，以下是具體介紹：
設計圖紙：首先需要使用 CAD/CAM 等軟件設計出塑料圓形外殼手板的三維模型，并將其轉換為 CNC 加工設備能夠識別的格式，如 STL 格式。設計時要考慮到外殼的尺寸、精度要求、壁厚、脫模方式等因素，以確保后續加工的順利進行。
準備材料：根據手板的使用要求和性能特點，選擇合適的塑料材料，如 ABS、PC、亞克力等。常見的選擇考慮因素包括材料的強度、韌性、表面質量、加工性能等。將選好的材料切割成適當大小的坯料，以便安裝在 CNC 加工機床上進行加工。
編程：根據設計圖紙和選定的加工工藝，使用 CAM 軟件生成 CNC 加工程序。編程過程中，需要確定刀具路徑、切削參數（如主軸轉速、進給速度、切削深度等）以及加工順序等。對于圓形外殼手板，可能需要采用圓周銑削、輪廓銑削等多種加工方式來實現其復雜的形狀。
裝夾與對刀：將坯料裝夾在 CNC 加工機床的工作臺上，確保裝夾牢固且位置準確，以防止在加工過程中發生位移。裝夾完成后，使用對刀儀或手動方式進行對刀，確定刀具與坯料之間的相對位置，為加工提供準確的起始位置。
加工：啟動 CNC 加工設備，按照編寫好的程序進行加工。加工過程中，刀具會根據預設的路徑和參數對塑料坯料進行切削，逐步形成圓形外殼的形狀。在加工過程中，需要密切觀察加工情況，如有異常應及時停機檢查，如刀具磨損嚴重時要及時更換刀具，以保證加工質量和精度。
后處理：加工完成后，從工作臺上取下圓形外殼手板，去除毛刺、飛邊等。根據需要進行進一步的后處理操作，如打磨、拋光、噴砂等，以提高手板的表面質量和光潔度。如果有外觀要求，還可以進行噴漆、電鍍、絲印等表面處理工藝，使其更接近最終產品的外觀效果。
質量檢驗：最后，對加工完成的手板進行全面的質量檢驗，包括尺寸精度、形狀精度、表面質量、裝配精度等方面的檢查。將手板與設計圖紙進行對比，使用量具（如卡尺、千分尺、三坐標測量儀等）測量關鍵尺寸，確保各項指標符合設計要求。如發現問題，分析原因并采取相應的措施進行改進，如重新加工、調整工藝參數等。
