全景工廠(chǎng)
行業(yè)案例
CASE

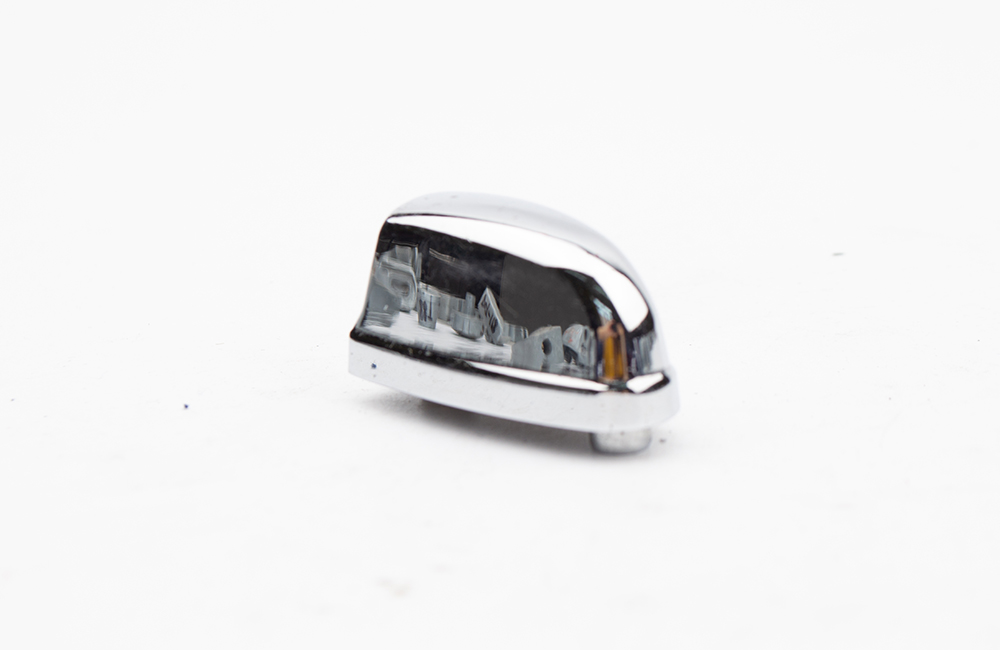

行業(yè)/分類(lèi)：其他手板模型加工
加工方式: 壓鑄 使用材料: 鋁合金
最小精度: 0.1mm 生產(chǎn)周期: 2~7天
產(chǎn)品尺寸: 8cm*6cm*4cm
后處理: 電鍍
案例介紹
壓鑄加工金屬零件電鍍后處理通常有以下幾種工藝：
拋光處理
- 化學(xué)拋光：利用化學(xué)藥劑對(duì)金屬表面進(jìn)行腐蝕溶解，使表面微觀(guān)凸起部分溶解速度快于凹下部分，從而達(dá)到平整光滑的效果，可提高零件的光亮度和反射率，常用于裝飾性要求較高的零件。
- 機(jī)械拋光：通過(guò)拋光輪、砂紙等機(jī)械工具對(duì)零件表面進(jìn)行研磨，去除表面的微小瑕疵和毛刺，降低表面粗糙度，使零件表面更加平整光亮，適用于各種形狀和尺寸的零件。
鈍化處理
- 無(wú)機(jī)鹽鈍化：如鉻酸鹽鈍化，在含鉻鈍化膜中，Cr3?起骨骼作用，Cr??起血肉作用，Cr??在空氣中具有良好的自修復(fù)功能，能很好地保護(hù)鍍層。但 Cr??毒性高易致癌，現(xiàn)逐漸研究使用鉬酸鹽、鎢酸鹽、硅酸鹽等進(jìn)行鈍化替代。
- 有機(jī)類(lèi)鈍化：包括二氨基三氮雜茂（BAT4）及其衍生物的鈍化、丙烯酸樹(shù)脂鈍化、環(huán)氧樹(shù)脂鈍化等。有機(jī)類(lèi)鈍化通過(guò)在金屬表面形成一層不溶性有機(jī)復(fù)合物薄膜，以配位形式與基體金屬相結(jié)合，形成屏蔽膜層，增強(qiáng)抗蝕性。
除氫處理
- 零件在電鍍過(guò)程中，氫離子會(huì)得到電子生成原子態(tài)的氫，滲透到金屬鍍層內(nèi)部，導(dǎo)致鍍層產(chǎn)生針孔、鼓泡甚至脫落，還會(huì)使基體產(chǎn)生氫脆。通常采用熱處理的方式，一般在 200℃-300℃的溫度下保持 2-3 小時(shí)，將原子態(tài)的氫驅(qū)逐出來(lái)。但針對(duì)不同的鍍層和零件要求，處理溫度和時(shí)間會(huì)稍有差異。
著色處理
- 通過(guò)化學(xué)、電化學(xué)、置換或熱處理等方法在金屬表面形成一層顏色各異的膜或干擾膜層。如通過(guò)控制化學(xué)溶液的成分和處理時(shí)間，使金屬表面形成不同顏色的氧化物膜，可模仿昂貴金屬、實(shí)現(xiàn)仿古效果或滿(mǎn)足特定的裝飾需求。
涂膜處理
- 對(duì)于銀及仿金鍍層的零件，涂覆或浸一層透明的有機(jī)膜層，如丙烯酸樹(shù)脂、環(huán)氧樹(shù)脂等有機(jī)涂料，可防止或延續(xù)鍍層變色，提高鍍層的抗氧化性能和耐候性。
封閉處理
- 采用物理、化學(xué)或電化學(xué)的方法，在零件表面均勻地覆蓋一層膜層，如采用浸泡、噴涂等方式在零件表面形成一層有機(jī)封閉劑膜層或無(wú)機(jī)鹽封閉膜層，可提高零件在大氣中的抗腐蝕能力，進(jìn)一步增強(qiáng)鍍層的防護(hù)性能。
壓鑄加工金屬零件電鍍后處理時(shí)，還需注意清洗干凈零件表面的電鍍液和雜質(zhì)，避免殘留物質(zhì)對(duì)零件造成腐蝕或影響后處理效果；同時(shí)，操作人員要佩戴好防護(hù)裝備，如手套、口罩、護(hù)目鏡等，防止接觸到有害化學(xué)物質(zhì)，確保人身安全。
