最近中文字幕,宅男噜噜噜66网站,一区二区在线欧美日韩中文,亚洲一卡2卡3卡4卡+老狼,中文精品无码中文字幕无码专区

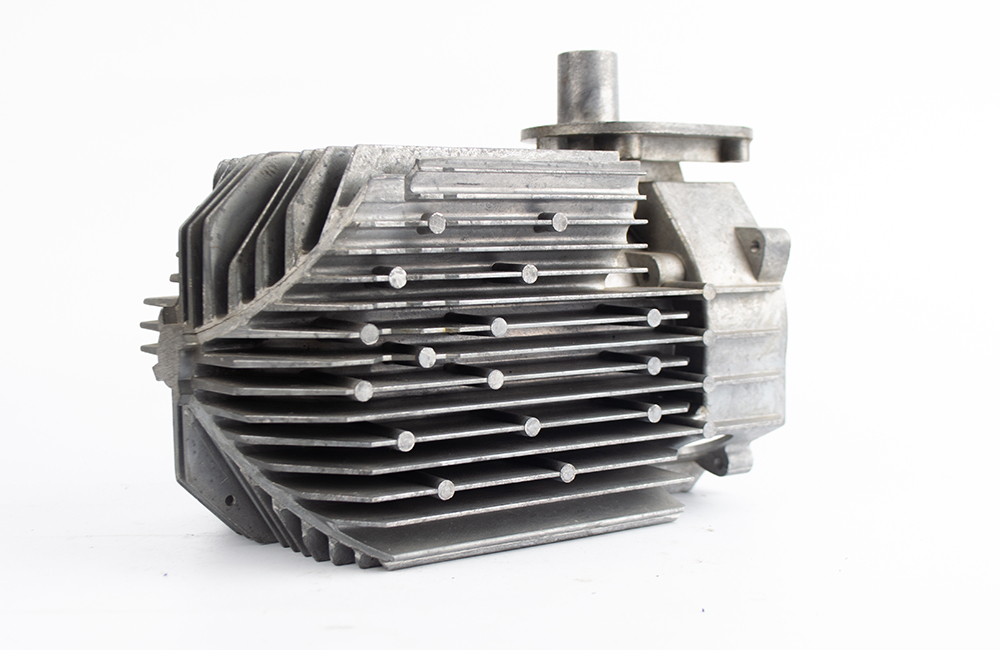

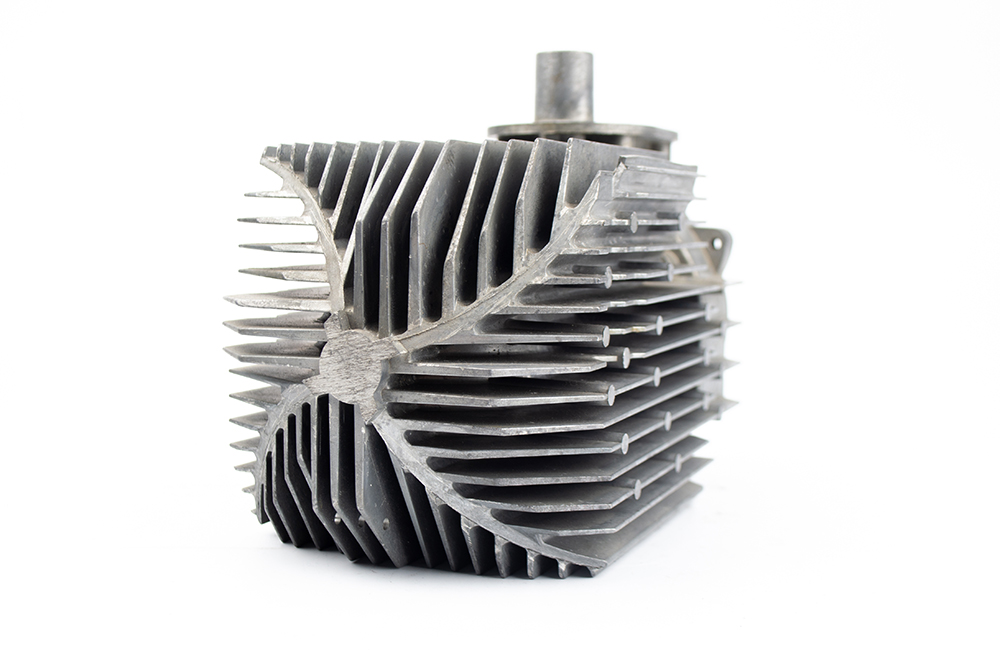

壓鑄加工是一種高效、精確的金屬成型工藝，特別適用于生產(chǎn)復(fù)雜形狀和精細(xì)結(jié)構(gòu)的零件。當(dāng)涉及到復(fù)雜散熱器模型的壓鑄加工時(shí)，這個(gè)過程變得尤為關(guān)鍵，因?yàn)樯崞魍哂袕?fù)雜的幾何形狀和內(nèi)部結(jié)構(gòu)，以優(yōu)化散熱性能。以下是關(guān)于壓鑄加工復(fù)雜散熱器模型的詳細(xì)步驟和技術(shù)要點(diǎn)：

一、前期準(zhǔn)備

模具設(shè)計(jì)與制造

設(shè)計(jì)考慮因素：根據(jù)散熱器的使用要求、散熱性能指標(biāo)以及安裝環(huán)境等，設(shè)計(jì)模具。對(duì)于復(fù)雜形狀的散熱器，如樹枝狀、針鰭狀等，需要精準(zhǔn)地規(guī)劃模具的型腔布局，確保能夠完整、清晰地復(fù)制散熱器的細(xì)節(jié)特征。同時(shí)，要考慮材料的收縮率，保證壓鑄出來的散熱器尺寸符合要求。

模具材料選擇：選用適合壓鑄工藝的模具材料，如H13鋼等熱作模具鋼。這種材料具有良好的熱疲勞抗性、耐磨性和高溫強(qiáng)度，能夠承受壓鑄過程中的高溫和高壓，保證模具的使用壽命和壓鑄質(zhì)量。

模具加工精度：利用高精度的加工設(shè)備，如高速銑床、電火花加工機(jī)床等，對(duì)模具進(jìn)行加工。確保模具的型腔尺寸精度、表面粗糙度等達(dá)到設(shè)計(jì)要求，一般來說，型腔尺寸公差應(yīng)控制在±0.05mm以內(nèi)，表面粗糙度Ra不超過0.8μm，以保證散熱器的表面質(zhì)量和尺寸精度。

壓鑄材料選擇

材料類型：常用的壓鑄材料有鋁合金、鋅合金等。鋁合金具有良好的導(dǎo)熱性、較輕的重量和較好的耐腐蝕性，適用于大多數(shù)散熱器應(yīng)用；鋅合金則具有較低的熔點(diǎn)和較好的流動(dòng)性，適用于制造形狀復(fù)雜、薄壁結(jié)構(gòu)的散熱器。

材料質(zhì)量控制：嚴(yán)格檢查原材料的質(zhì)量，包括材料的化學(xué)成分、純度等。例如，鋁合金中的主要合金元素含量應(yīng)控制在標(biāo)準(zhǔn)范圍內(nèi)，雜質(zhì)含量要低，以避免在壓鑄過程中產(chǎn)生氣孔、夾渣等缺陷，影響散熱器的性能和質(zhì)量。

二、壓鑄過程

壓鑄機(jī)參數(shù)設(shè)置

壓力控制：根據(jù)散熱器的形狀、尺寸和復(fù)雜度，合理設(shè)置壓鑄機(jī)的壓射壓力和增壓壓力。對(duì)于復(fù)雜形狀的散熱器，一般需要較高的壓力來保證金屬液能夠充滿模具的各個(gè)角落。通常，壓射壓力可設(shè)置在80 – 120MPa，增壓壓力可達(dá)到200 – 250MPa。

溫度控制：精確控制壓鑄過程中的溫度，包括壓鑄機(jī)壓室溫度、澆注溫度和模具溫度。鋁合金的澆注溫度一般在620 – 680℃，模具溫度保持在200 – 250℃；鋅合金的澆注溫度約為420 – 480℃，模具溫度在150 – 200℃。合適的溫度有助于金屬液的流動(dòng)和填充，減少缺陷的產(chǎn)生。

速度控制：調(diào)整壓鑄過程中的壓射速度和充填速度。對(duì)于具有薄壁結(jié)構(gòu)的散熱器部分，應(yīng)采用較快的壓射速度，以確保金屬液能夠迅速填充型腔，避免產(chǎn)生冷隔、欠鑄等缺陷。但在金屬液接近充滿型腔時(shí)，要適當(dāng)降低速度，以減少卷氣和濺沫的產(chǎn)生。

涂料使用

涂料選擇：針對(duì)散熱器的材料和模具材料，選擇合適的壓鑄涂料。涂料應(yīng)具有良好的潤(rùn)滑性、隔熱性和耐金屬液沖刷性。例如，對(duì)于鋁合金散熱器，可選用以石墨為主要成分的涂料，能夠有效防止鋁合金與模具之間的粘連，提高鑄件的表面質(zhì)量。

涂料涂抹方式：采用噴涂、刷涂等方式將涂料均勻地涂抹在模具型腔表面。注意涂料的厚度要適中，過厚可能會(huì)導(dǎo)致鑄件表面出現(xiàn)縮痕、氣泡等缺陷，過薄則起不到應(yīng)有的作用。一般涂料厚度控制在0.1 – 0.2mm為宜。

三、后期處理

去毛刺和飛邊處理

機(jī)械去毛刺：使用砂紙、銼刀等工具去除散熱器表面的毛刺和飛邊。對(duì)于一些難以用手工工具處理的部位，可采用振動(dòng)研磨機(jī)或磁力研磨機(jī)進(jìn)行處理，使散熱器表面光滑平整。在去毛刺過程中，要注意避免損傷散熱器的表面和結(jié)構(gòu)。

化學(xué)去毛刺：對(duì)于一些復(fù)雜的內(nèi)部通道或有精細(xì)結(jié)構(gòu)的散熱器，可采用化學(xué)去毛刺的方法。利用化學(xué)溶液的腐蝕性，將毛刺溶解去除。但要注意控制化學(xué)溶液的濃度、溫度和處理時(shí)間，以免對(duì)散熱器本體造成腐蝕。

表面處理

清洗：在去毛刺后，要對(duì)散熱器進(jìn)行徹底清洗，去除表面的油污、殘留的涂料、金屬屑等雜質(zhì)。可采用化學(xué)清洗劑進(jìn)行清洗，然后用清水沖洗干凈，確保散熱器表面干凈整潔。

涂裝或陽極氧化處理：根據(jù)散熱器的使用環(huán)境和外觀要求，進(jìn)行適當(dāng)?shù)谋砻嫣幚?。涂裝可以提供良好的裝飾效果和防護(hù)性能，如噴涂耐高溫的絕緣漆等；陽極氧化處理則可以提高鋁合金散熱器的表面硬度、耐磨性和耐腐蝕性，氧化膜厚度可根據(jù)需要控制在5 – 20μm之間。

質(zhì)量檢測(cè)

尺寸檢測(cè)：使用卡尺、千分尺、三坐標(biāo)測(cè)量?jī)x等量具對(duì)散熱器的關(guān)鍵尺寸進(jìn)行檢測(cè)，確保其符合設(shè)計(jì)要求。對(duì)于具有復(fù)雜形狀的散熱器，要重點(diǎn)檢測(cè)其安裝尺寸、接口尺寸等部位的精度，尺寸公差一般應(yīng)控制在設(shè)計(jì)尺寸的±0.2 – ±0.5mm范圍內(nèi)。

性能檢測(cè)：對(duì)散熱器進(jìn)行散熱性能測(cè)試，模擬實(shí)際的工作環(huán)境和散熱條件，檢測(cè)散熱器的散熱效率、熱阻等參數(shù)是否符合設(shè)計(jì)指標(biāo)。同時(shí)，還要進(jìn)行壓力測(cè)試、密封性測(cè)試等，確保散熱器在使用過程中不會(huì)發(fā)生泄漏等問題。

通過以上步驟和技術(shù)要點(diǎn)的把控，可以實(shí)現(xiàn)復(fù)雜散熱器模型的高質(zhì)量壓鑄加工，滿足各種應(yīng)用場(chǎng)景的需求。
