最近中文字幕,宅男噜噜噜66网站,一区二区在线欧美日韩中文,亚洲一卡2卡3卡4卡+老狼,中文精品无码中文字幕无码专区

以下是壓鑄加工機械器材零件手板模型的相關信息：

設計與模具準備

設計：利用 CAD、Pro/E 等專業(yè)三維設計軟件，根據機械器材零件的實際需求和功能要求，進行精確的三維模型設計。設計師需要考慮配件的結構強度、安裝方式、與其他部件的配合等因素，確保設計的準確性和合理性。

模具設計：根據產品的三維模型，設計壓鑄模具。模具設計要考慮到壓鑄工藝的特點，如金屬液的流動方向、填充方式、脫模方式等，同時還要考慮模具的強度、壽命和加工工藝性。模具通常采用高強度合金鋼制造，以保證在高壓、高溫的壓鑄過程中能夠保持穩(wěn)定的尺寸和形狀，確保鑄件的精度。

模具制造：通過機械加工、電火花加工等工藝，將設計好的模具圖紙轉化為實際的模具。制造過程中需要嚴格控制模具的加工精度，確保模具的各個部分尺寸精度在規(guī)定范圍內，表面粗糙度達到要求，以保證壓鑄出的手板模型具有良好的外觀和尺寸精度。

材料選擇與熔煉

合金選擇：根據機械器材零件手板模型的性能要求，選擇合適的壓鑄合金材料。常用的壓鑄合金有鋁合金、鋅合金和鎂合金等。鋁合金具有密度小、強度高、耐腐蝕等優(yōu)點，適用于對重量和強度有一定要求的零件；鋅合金具有良好的流動性和成型性，成本相對較低，適用于一些結構復雜、對尺寸精度要求較高的配件；鎂合金則具有更高的比強度和比剛度，能夠有效減輕重量，但成本較高，加工工藝難度較大。

熔煉：將所選的合金材料放入熔爐中進行加熱熔煉。在熔煉過程中，需要嚴格控制溫度和時間，確保合金材料充分熔化并達到合適的溫度范圍，同時要注意防止合金液中的雜質和氣體含量過高，影響鑄件的質量。一般來說，鋁合金的熔煉溫度在 700℃-750℃左右，鋅合金的熔煉溫度在 400℃-450℃左右，鎂合金的熔煉溫度在 650℃-700℃左右。

壓鑄過程

模具預熱：在壓鑄前，需要將模具預熱到一定溫度，以減少模具與高溫合金液之間的溫差，避免模具因熱沖擊而產生裂紋，同時也有利于提高合金液的流動性，保證鑄件的成型質量。模具預熱溫度一般根據合金材料和模具結構的不同而有所差異，通常鋁合金壓鑄模具的預熱溫度在 150℃-200℃左右，鋅合金壓鑄模具的預熱溫度在 100℃-150℃左右。

高壓注射：將熔煉好的合金液倒入壓鑄機的壓室中，然后通過壓鑄機的壓射系統(tǒng)，在高壓作用下將合金液快速注入模具型腔中。壓鑄壓力通常在幾十兆帕到幾百兆帕之間，注射速度也非?？?，一般在每秒幾米到幾十米之間，這樣可以使合金液在短時間內充滿模具型腔，形成所需的零件形狀。

冷卻凝固：合金液注入模具型腔后，會在模具的冷卻作用下迅速冷卻凝固。冷卻過程中，模具的冷卻系統(tǒng)要設計合理，確保鑄件各個部位冷卻均勻，避免出現縮孔、縮松等缺陷。冷卻時間根據鑄件的厚度和復雜程度而定，一般在幾秒鐘到幾十秒鐘之間。

后處理

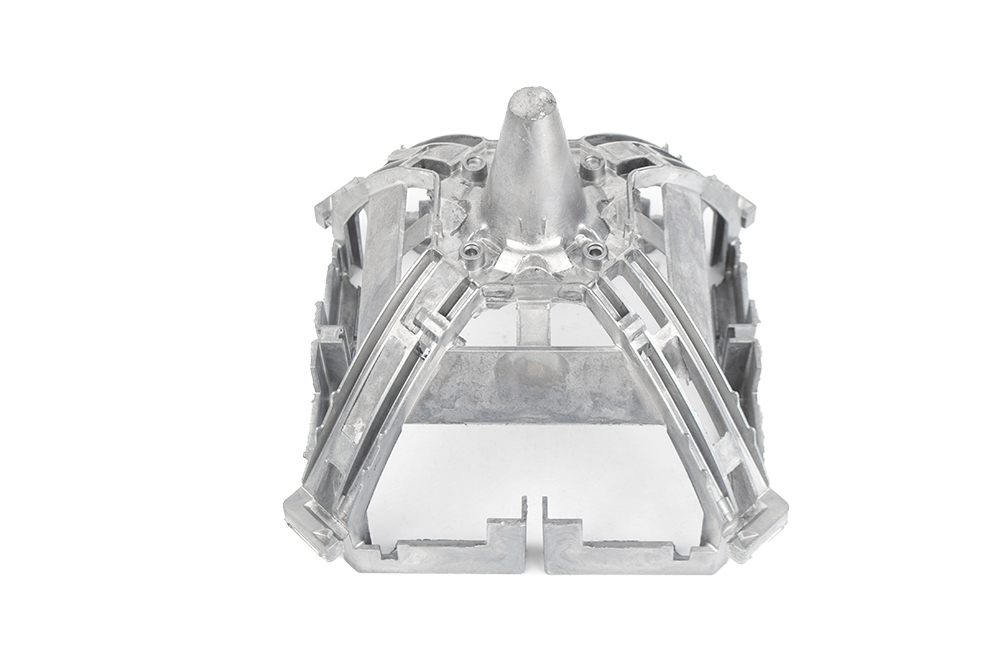

脫模與去毛刺：冷卻凝固后的鑄件需要從模具中脫出，然后去除鑄件表面的毛刺、飛邊和澆口、冒口等多余部分。脫模過程要注意避免對鑄件造成損傷，去毛刺可以采用手工打磨、機械拋光、化學腐蝕等方法，使鑄件表面光滑平整，符合設計要求。

表面處理：根據機械器材零件手板模型的使用要求和外觀要求，對鑄件進行表面處理。常見的表面處理工藝有噴砂、拋丸、電鍍、陽極氧化、噴涂等。噴砂和拋丸可以提高鑄件表面的粗糙度，增強涂層的附著力；電鍍可以提高鑄件的耐腐蝕性和耐磨性，同時還可以改善外觀；陽極氧化可以在鋁合金表面形成一層堅硬、耐磨、耐腐蝕的氧化膜，提高使用壽命；噴涂可以根據需要在鑄件表面形成各種顏色和性能的涂層。

熱處理：對于一些對力學性能要求較高的機械器材零件手板模型，還需要進行熱處理。熱處理可以改善鑄件的組織結構，提高其強度、硬度、韌性等力學性能。例如，鋁合金鑄件常用的熱處理工藝有固溶處理和時效處理，通過固溶處理可以使合金元素充分溶解在基體中，然后通過時效處理可以使合金元素在基體中析出，形成強化相，從而提高鑄件的力學性能。

綜上所述，壓鑄加工是一種高效且精密的制造技術，通過上述步驟和技術手段，可以生產出高質量的機械器材零件手板模型，滿足不同領域的需求。
