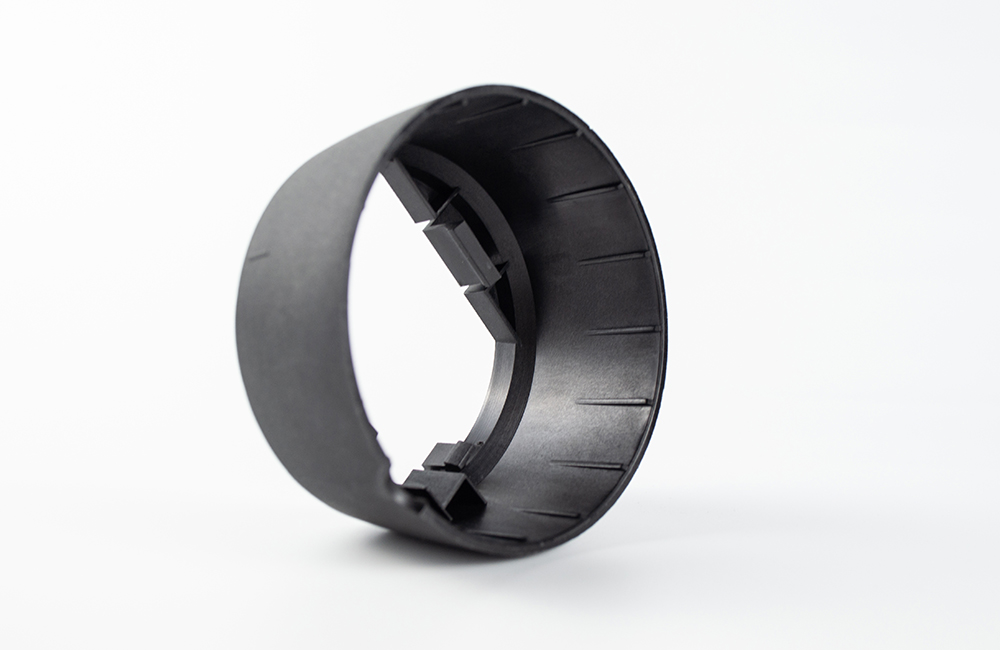

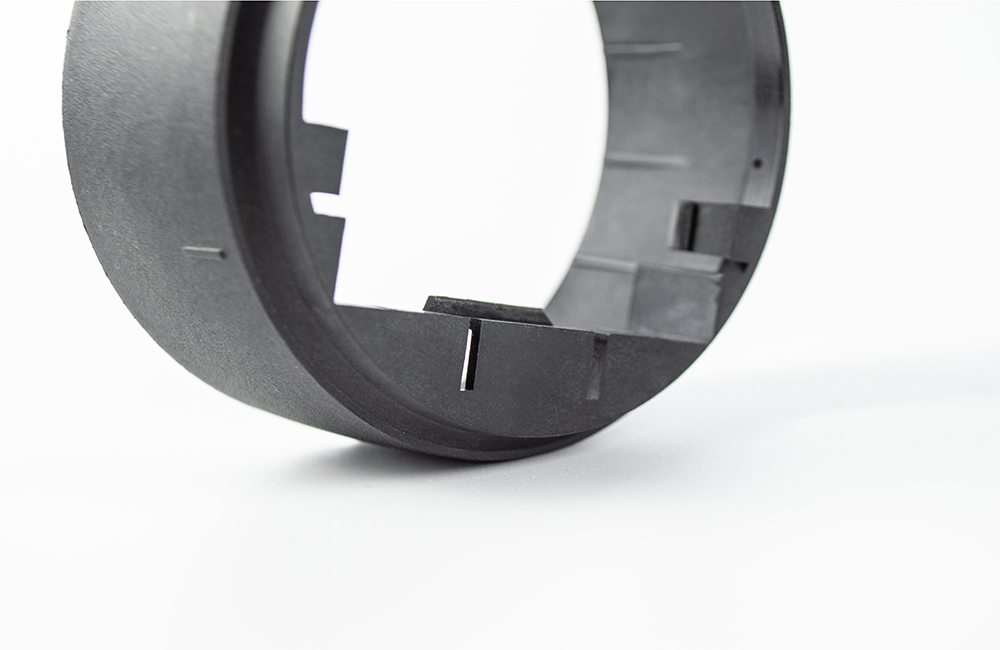

行業/分類：其他手板模型加工
加工方式: 注塑加工 使用材料: 塑料
最小精度: 0.1mm 生產周期: 2~7天
產品尺寸: 6cm*6cm*4cm
后處理: 噴油
案例介紹
注塑加工相機鏡頭是一種重要的制造工藝，以下是關于它的一些信息：
材料選擇：
常用材料：光學塑料是注塑加工相機鏡頭的主要材料，常見的有聚甲基丙烯酸甲酯（PMMA）、聚苯乙烯（PS）、聚碳酸酯（PC）等。這些材料具有透光率高、重量輕、成本低等優點，適合大批量生產。例如，PMMA 在光學領域應用廣泛，其具有良好的光學性能、化學穩定性和加工性能。
材料特點：光學塑料的熱脹系數比玻璃大，這會影響注塑成型過程中的面形精度。不過，通過合理的設計和工藝控制，可以在一定程度上克服這一缺點。同時，光學塑料的抗沖擊性能較好，制造成本相對較低。
工藝過程：
原料準備：準備好光學塑料顆粒，顆粒的大小和形狀會影響最終產品的質量和性能。還需準備一些輔助材料，如脫模劑、潤滑劑等，以便于成型過程中的操作。
模具設計：根據相機鏡頭的結構設計和尺寸要求，設計合適的模具。模具的設計需要考慮產品的幾何形狀、尺寸精度、表面光潔度等因素，同時也要考慮模具的使用壽命和維護成本。
注塑設備調試：在正式注塑之前，對注塑設備進行調試，確保設備的正常運行。包括保證注射機的注射量和壓力穩定、模具溫度均勻、冷卻系統正常工作等。
注塑過程：將光學塑料顆粒加熱至熔化狀態，然后通過注射機注入模具中。在注射過程中，需要控制好注射速度、壓力和溫度，以保證產品的質量和性能。同時，密切關注產品的成型過程，如有異常情況及時處理。
冷卻成型：注射完成后，對產品進行冷卻，使其硬化定型。冷卻過程中要注意冷卻水的流量和溫度適中，確保冷卻時間充足，防止產品表面出現裂紋和變形。
后處理：冷卻成型后的相機鏡頭需要進行一定的后處理，如去除毛刺、拋光、清洗等，以提高產品的外觀質量。
技術優勢與挑戰：
技術優勢：注塑加工可以實現高精度、高效率的生產，滿足相機鏡頭對尺寸精度和形狀精度的高要求。同時，該工藝能夠大批量生產，降低成本，提高生產效率。對于一些復雜的非球面鏡頭或特殊結構的鏡頭，注塑加工也具有一定的優勢。
技術挑戰：盡管注塑加工有許多優點，但也面臨一些挑戰。例如，光學塑料的熱脹系數較大，可能會導致注塑成型后的鏡頭面形精度受到一定影響；注塑過程中可能會出現熔接痕、氣泡等缺陷，影響鏡頭的光學性能和外觀質量。因此，在注塑加工過程中需要嚴格控制工藝參數，優化模具設計和生產流程，以提高產品的質量和性能。
應用領域：
相機鏡頭：廣泛應用于各種類型的相機鏡頭制造，包括數碼相機、手機攝像頭、監控攝像頭等。隨著影像技術的不斷發展，對相機鏡頭的需求不斷增加，注塑加工作為一種高效、低成本的制造工藝，在相機鏡頭生產中占據重要地位。
其他光學元件：除了相機鏡頭，注塑加工還可用于制造其他光學元件，如眼鏡鏡片、顯微鏡物鏡、望遠鏡目鏡等。這些光學元件對光學性能的要求較高，注塑加工能夠滿足其生產需求。
