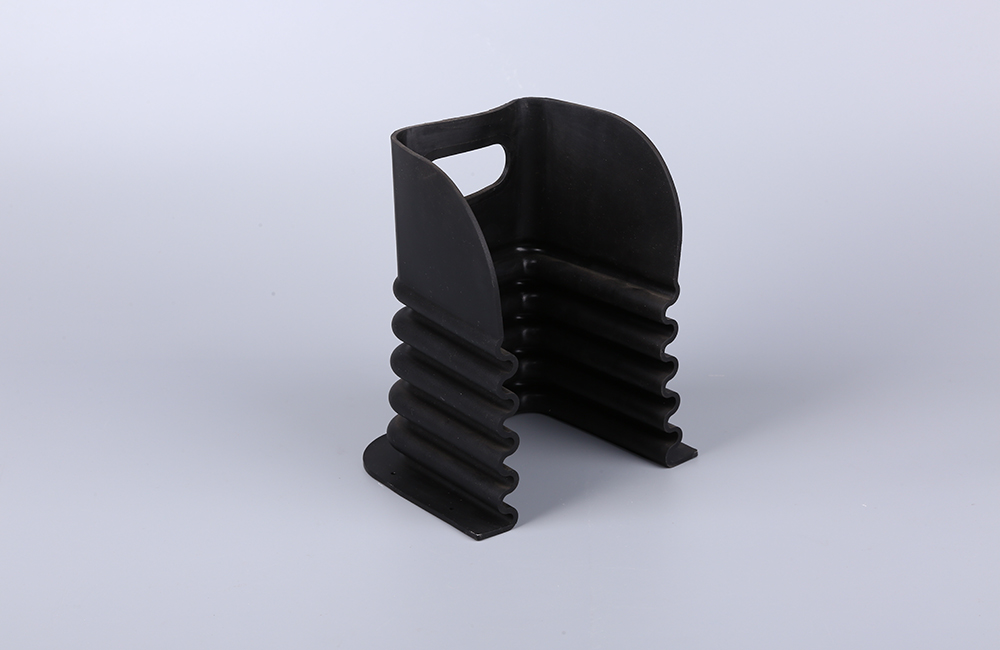

行業/分類：汽車手板模型加工
加工方式: 硅膠復模 使用材料: 塑料
最小精度: 0.1mm 生產周期: 2~5天
產品尺寸: 8cm*6cm*9cm
后處理: 噴油
案例介紹
復模加工汽車零部件手板是一種高效、低成本的制造方法，主要用于驗證汽車配件設計的可行性和功能性。以下是對這一過程的詳細介紹：
材料選擇：常用的材料包括ABS（丙烯腈-丁二烯-苯乙烯）、PP（聚丙烯）、PC（聚碳酸酯）等。這些材料不僅具備良好的機械性能，還能滿足汽車配件對耐高溫、耐腐蝕性的要求。
數據收集：客戶需提供3D圖或CAD設計文件，這是手板加工的基礎。通過將這些圖檔導入電腦，可以進行后續的數據處理和編程。
硅膠模具制作：將制作好的原型固定在模架上，然后澆注硅膠。硅膠固化后，取出原型，留下空腔的硅膠模具。
真空灌注：將液體樹膠材料注入硅膠模具中，在恒溫箱中進行固化后，即可脫模。必要時，還可進行二次固化。
表面處理：采用砂紙等工具抹平手板表面的刀痕和毛刺，為后續表面處理做準備。對汽車配件手板進行光澤涂漆等后處理工序，提升產品的美觀度和耐用性。
裝配測試：在完成所有零件的加工后，進行試裝，檢查模具的制造質量和模型的裝置規劃是否合理。對裝配好的汽車配件手板模型進行功能測試，包括結構穩定性、機械性能和仿真實際使用環境的各項指標測試。
打包發貨：為確保運輸過程中手板模型不受損傷，進行專業且安全的包裝，并選擇可靠的物流服務進行發貨。
優點：復模手板的制作成本低，速度快，標準復制精度較高，可根據客戶要求制作出外觀精美的產品，適用于產品結構較為復雜、壁厚均勻、滿足一定功能要求的試制樣件。
缺點：需要有產品的原樣品才能進行復模制作，大件和產品壁薄的產品在進行真空復模制作時需要考慮是否有縮水現象，導致產品尺寸偏小，手板打樣不能大批量制作，單品成本相對較高。
總的來說，復模加工汽車零部件手板是一種高效、低成本的制造方法，它能夠快速驗證設計并提供可靠的數據支持。通過嚴格的工藝流程控制，可以確保最終產品的高質量和高可靠性。
